概要
圧力計とパイプを接続する時に使用する製品
- 最高使用圧力/黄銅製(C3604BD) 15MPa
- 最高使用圧力/ステンレス製(SUS316) 22MPa
ユニオンパイプジョイント ZUPシリーズ

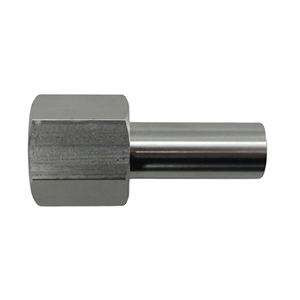

ユニオンパイプジョイント 外観
型番選定
タイプ
ZUP
ねじ
①
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①ねじ | 材質 | ねじ（メス×ソケット） | |
| 黄銅 | SUS316 | ||
| 361 | 366 | G3/8B×6φ | |
| 381 | 386 | G3/8B×8φ | |
| 311 | 316 | G3/8B×10φ | |
| 461 | 466 | G1/2B×6φ | |
| 481 | 486 | G1/2B×8φ | |
| 411 | 416 | G1/2B×10φ | |
外形図
| 品名 | タイプ | 一般材質 | 耐食材質 |
|---|---|---|---|
| ユニオンパイプジョイント | - | ユニオンパイプジョイント | |
