特徴
クリーンルームで製作した製品で特に半導体関係、薬品関係、医療機器関係で使用され高純度流体に適した製品です。
KPT クリーン圧力計
1.6級
30相当
クリーン圧力計 ケース外観

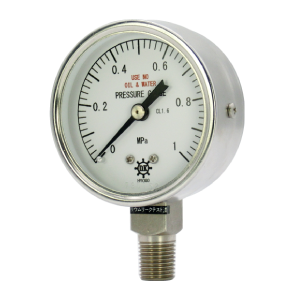

KPT-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

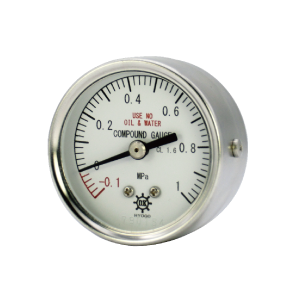

KPT-AD
縁無埋込形（AD）
パネルに取付固定する
縁無埋込形（AD）パネルに取付固定する

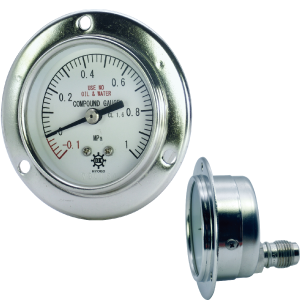

KPT-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
KPT
グレード
①
接続ねじ
②
大きさ
③
接液部材質
6
ケース形状
⑤
圧力レンジ
⑥
標準仕様・性能
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | |||||
|---|---|---|---|---|---|---|
| ①グレード | クリーン度 | 洗浄 | ブルドン管材質 | 組立・調整 | 禁油・禁水処理 | 包装 |
| G1 | クラス 100 （VCR継手のみ製作可） |
超音波洗浄 | SUS316L クリーンパイプ |
クラス 100 | 接液部に油脂類及び 水分がないようにに処理 |
クリーンルームで 真空包装 |
| G2 | クラス 1000 | SUS316L LBAパイプ |
クラス 1000 | |||
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ②接続ねじ | 2 | G1/4B | |||
| 7 | R1/4 | ||||
| VM | 9/16-18UNF VCRオス | ||||
| VF | 9/16-18UNF VCR袋ナット | ||||
| ③大きさ | 1 | φ50 | |||
| 2 | φ60 | ||||
| ④接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316L | ||
| ⑤ケース | - | 形状 | 材質 | 大きさ | |
| A | 縁なし形 | SUS304 | φ50 | ||
| AD | 縁無埋込形 | ||||
| D | 埋込形 | ||||
| A | 縁なし形 | SUS304 | φ60 | ||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.250.40.611.62.546101625 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.25-0.1/0.4-0.1/0.6-0.1/1-0.1/1.6-0.1/2.5 |
||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
