概要
DIシリーズは既設の2線式圧力伝送器の配線を生かして置き換えることにより現場指示と圧力伝送を同時に行えるデジタル圧力計です。さらに2線式でありながらLED表示を実現しました。

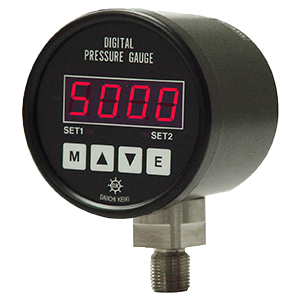

デジタル圧力計 DIシリーズ
デジタル圧力計 DIシリーズ ケース外観
DIT
アナログ出力
接点なし
アナログ出力接点なし
DIP
アナログ出力
2点設定出力付き
アナログ出力2点設定出力付き
DIPの機能
トラッキングゼロ機能DIP
ゼロ点の移動を内部でデジタル的に自動補正する機能です。
例：補正時間=3サンプリング 補正値=3digit
①電源投入後トラッキングゼロ機能開始。表示は補正幅内なので「0」。
②③表示が3digit以内なので補正をして表示「0」とします。
④補正値から外れているので補正をしません。
⑤再び表示が3digit以内なので補正をして表示「0」とします。
- トラッキングゼロの補正値はバックアップされません。（電源オフでクリアされます。）
- トラッキングゼロ機能はセンサ出力の温度影響などのゆったりとしたゼロ点ドリフトを監視し自動的に補正をかける機能です。不用意に平均回数設定を増やすなどして測定応答を鈍くすると、設定によっては予期せずゼロ補正されてしまう場合がありますのでご注意ください。
- 補正周期はおおむね下式で求まります。補正周期（単位：秒）＝補正時間設定／サンプリング速度設定
比較判定機能DIP
比較データ設定内の比較論理設定「LOG」の設定で、下記の4種の比較条件を選択できます。
ゼロシフト機能DIP
自動ゼロ調整機能です。
▽キーを押すと表示部の全小数点が点滅し、そのまま▽キーを押し続けると、約3秒後にゼロ点の補正値が更新され、表示「0」となり、測定を再開する機能です。
- ゼロシフトの補正値はバックアップされます。（電源オフでもクリアされません。）
キープロテクト機能DIP
不用意なキー操作による誤設定・誤動作を防止するために、各種機能に制限をかける機能です。
■制限される機能
- ゼロシフト機能(キー操作が受け付けられません。)
- ループチェック機能（キー操作が受け付けられません。）
- 比較データの設定（ただし確認はできます。）
- コンディションデータの設定（ただし確認はできます。）
アナログ出力スケーリング機能DIP
表示範囲（－5000～5000）で2点を任意に設定できます。アナログ出力Lo.設定値～アナログ出力Hi.設定値に対して4.00～20.00mAで出力することができます。
ループチェック機能DIP
キーの設定によりアナログ出力端子から任意の定電流（4.00～20.00mA）を出力することができますので、簡単に制御系の動作確認などを行えます。
注意事項
- 電源用配線、センサケーブルおよび入・出力線を傷つけたり、無理に曲げたりしないでください。
- 定められた電源電圧以外では使用しないでください。異電圧で使用すると火災や感電、故障の原因となります。
- 機器本体および付属品を改造しないでください。火災や感電、故障の原因となります。
- 配線は確実に行ってください。接触不良を起こして火災や感電、故障の原因となります。
型番選定
タイプ
①
センサ種別
②
ケース形状
③
圧力レンジ
④
アナログ出力
⑤
取付ねじ
⑥
電源
⑦
ケーブル接続形状
⑧
比較設定出力
⑨
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①タイプ | DIT | アナログ出力接点なし | |
| DIP | 2点設定出力アナログ出力 | ||
| ②センサ種別 | L | 一般 低圧用 | |
| T | 一般 中高圧用 | ||
| ③本体ケース形状 | A | 下付直結（ツバあり）（DITのみ） | |
| AS | 下付直結（ツバなし） | ||
| ④圧力レンジ ※圧力単位 K=kPa, A=kPa abs, M=MPa |
- | 低圧用 | 50K100K200K500K50A100A200A500A |
| 中高圧用 | 1M2M5M10M20M50M100M |
||
| ⑤アナログ出力 | - | DIT | DIP |
| A64~20mA 2線式 | A34~20mA | ||
| ⑥取付ねじ | R3 | R3/8 | |
| G3 | G3/8 | ||
| R4 | R1/2（100MPaの場合） | ||
| G4 | G1/2（100MPaの場合） | ||
| ⑦電源 | - | DIT | DIP |
| 4DC24V±10% | 4DC24V±10%［4W以下］ 7AC90~240V（フリー）［6VA以下］ |
||
| ⑧ケーブル接続形状 | - | DIT | DIP |
| N標準コネクタ W防水コネクタ Sケーブル直だし2m付き |
W防水コネクタ | ||
| ⑨比較設定出力 | - | DIT | DIP |
| - | 2H2設定フォトモスリレーa接点 | ||
| センサ種別仕様 | |||
| 型式 | 低圧用 | 中高圧用 | |
| 非直線性 | ±0.2%R.C. | ±0.2%R.C.（1MPa：±0.3%R.C.） | |
| ヒステリシス | ±0.1%R.C. | ±0.2%R.C.（1MPa：±0.3%R.C.） | |
| 許容過負荷 | 300%R.C. | 150%R.C. | |
| 限界過負荷 | 400%R.C. | 200%R.C. | |
| 零点の温度影響 | ±0.02%R.C./℃ | ||
| 出力の温度影響 | ±0.02%R.C./℃ | ||
| 受圧接続部材質 | SUS316L（ダイアフラム：ハステロイC22） | 15-5PH | |
- 圧力レンジのKはkPa、MはMPa、Aは絶対圧力kPa absを表します。
- R.C.(Rated Capacity)とは圧力スパンを表します。
汎用用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①タイプ | DIT | アナログ出力接点なし | |
| DIP | 2点設定出力アナログ出力 | ||
| ②センサ種別 | Q | 汎用 中高圧用 | |
| ③本体ケース形状 | A | 下付直結（ツバあり）（DITのみ） | |
| AS | 下付直結（ツバなし） | ||
| ④圧力レンジ ※圧力単位 K=kPa, A=kPa abs, M=MPa |
- | 中高圧用 | 1M2M5M10M20M35M50M100M |
| ⑤アナログ出力 | - | DIT | DIP |
| A64~20mA 2線式 | A34~20mA | ||
| ⑥取付ねじ | R3 | R3/8 | |
| G3 | G3/8 | ||
| R4 | R1/2（100MPaの場合） | ||
| G4 | G1/2（100MPaの場合） | ||
| ⑦電源 | - | DIT | DIP |
| 4DC24V±10% | 4DC24V±10%［4W以下］ 7AC90~240V（フリー）［6VA以下］ |
||
| ⑧ケーブル接続形状 | - | DIT | DIP |
| N標準コネクタ W防水コネクタ Sケーブル直だし2m付き |
W防水コネクタ | ||
| ⑨比較設定出力 | - | DIT | DIP |
| - | 2H2設定フォトモスリレーa接点 | ||
| センサ種別仕様 | |||
| 型式 | 中高圧用 | ||
| 非直線性 | ±0.8%R.C.（100MPa：±1%R.C.） | ||
| ヒステリシス | ±0.8%R.C.（100MPa：±1%R.C.） | ||
| 許容過負荷 | 150%R.C. | ||
| 限界過負荷 | 200%R.C. | ||
| 零点の温度影響 | ±0.02%R.C./℃（100MPa：±0.1%R.C./℃） | ||
| 出力の温度影響 | ±0.1%R.C./℃ | ||
| 受圧接続部材質 | 15-5PH | ||
- 圧力レンジのKはkPa、MはMPa、Aは絶対圧力kPa absを表します。
- R.C.(Rated Capacity)とは圧力スパンを表します。
高粘性液体用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①タイプ | DIT | アナログ出力接点なし | |
| DIP | 2点設定出力アナログ出力 | ||
| ②センサ種別 | F | 高粘性流体用 | |
| ③本体ケース形状 | A | 下付直結（ツバあり）（DITのみ） | |
| AS | 下付直結（ツバなし） | ||
| ④圧力レンジ ※圧力単位 K=kPa, A=kPa abs, M=MPa |
- | 1M2M5M10M20M50M |
|
| ⑤アナログ出力 | - | DIT | DIP |
| A64~20mA 2線式 | A34~20mA | ||
| ⑥取付ねじ | G3 | G3/8 | |
| ⑦電源 | - | DIT | DIP |
| 4DC24V±10% | 4DC24V±10%［4W以下］ 7AC90~240V（フリー）［6VA以下］ |
||
| ⑧ケーブル接続形状 | - | DIT | DIP |
| N標準コネクタ W防水コネクタ Sケーブル直だし2m付き |
W防水コネクタ | ||
| ⑨比較設定出力 | - | DIT | DIP |
| - | 2H2設定フォトモスリレーa接点 | ||
| センサ種別仕様 | |||
| 型式 | 高粘性流体用 | ||
| 非直線性 | ±0.5%R.C. | ||
| ヒステリシス | ±0.5%R.C. | ||
| 許容過負荷 | 150%R.C. | ||
| 限界過負荷 | 200%R.C. | ||
| 零点の温度影響 | ±0.08%R.C./℃ | ||
| 出力の温度影響 | ±0.08%R.C./℃ | ||
| 受圧接続部材質 | 15-5PH | ||
- 圧力レンジのKはkPa、MはMPa、Aは絶対圧力kPa absを表します。
- R.C.(Rated Capacity)とは圧力スパンを表します。
詳細仕様
| 型式 | DIT | DIP | |
|---|---|---|---|
| 表示 | 1999 3½桁 赤色LED | 4桁 赤色LED | |
| サンプリング速度 | 約2.5回/秒 | 1～500回/秒 変更可能 | |
| 表示変換速度 | 1～25回/秒 変更可能 | ||
| 比較設定出力 | 出力点数 | - | 2点（設定値は任意設定可能） |
| 比較条件 | - | Hi設定：測定値≧設定値＝出力ON Lo設定：測定値≦設定値＝出力ON （2点それぞれHiまたはLoを任意設定可能） |
|
| 比較設定範囲 | - | -5000～5000 | |
| ヒステリシス設定範囲 | - | 0～999 | |
| 接点定格 | - | フォトモスリレー出力 AC／DC兼用 負荷電圧240V 負荷電流120mA以下 |
|
| 使用温度湿度範囲 | 0～50℃、35～85％RH（氷結、結露不可） | ||
| 材質 | ケースカバー | - | アルミダイキャスト |
| フロントパネル | アルミニウム材（表面シート：ポリエステルフィルム） | ||
| 付属品 | 標準コネクタプラグ 防水コネクタプラグ （ケーブルは付属しません） |
電源入力用防水コネクタプラグ 出力用防水コネクタプラグ （ケーブルは付属しません） |
|
外形図
| 品名 | タイプ | 一般用途 | 汎用用途 | 高粘性液体用途 |
|---|---|---|---|---|
| デジタル圧力計 DIシリーズ | アナログ出力接点なし | デジタル圧力計 DIT | ||
| 2点設定出力アナログ出力 | デジタル圧力計 DIP | |||
