特徴
密閉ケースになっており、屋外や湿気・埃の多い所でご使用いただける製品です。
MPP 密閉形圧力計（樹脂ケース）
1.6級
A形54相当
B形34相当
密閉形圧力計（樹脂ケース） ケース外観
MPP-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

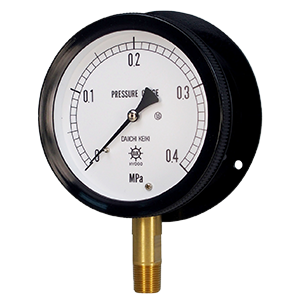

MPP-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する
型番選定
タイプ
MPP
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
指針
⑧
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 4 | G1/2B | 4φ100 | |
| 7 | R1/4 | 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 |
| 1 | 一般 | C3604BD | C2680TW（7MPa以下） | |
| SUS316（10MPa以上） | ||||
| ④ケース | - | 形状 | 材質 | |
| A | 縁なし形 | φ75 PA6 黒色 φ100 PC 黒色 |
||
| B | 丸縁形 | |||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540 |
|
| 真空 | -0.1 |
|||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||
| ⑥用途 （オプション） |
V | 耐振用 | ||
| M | 蒸気用 | |||
| H | 耐熱用 | |||
| MV | 蒸気・耐振用 | |||
| HV | 耐熱・耐振用 | |||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | ||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | ||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | |||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| φ75 40MPa以上 |
| φ100 50MPa以上 |
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 4 | G1/2B | 4φ100 | |
| 7 | R1/4 | 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 |
| 6 | 耐食 | SUS316 | SUS316（40MPa以下） | |
| SUS630（50MPa以上） | ||||
| ④ケース | - | 形状 | 材質 | |
| A | 縁なし形 | φ75 PA6 黒色 φ100 PC 黒色 |
||
| B | 丸縁形 | |||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
|
| 真空 | -0.1 |
|||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||
| ⑥用途 （オプション） |
V | 耐振用 | ||
| M | 蒸気用 | |||
| H | 耐熱用 | |||
| MV | 蒸気・耐振用 | |||
| HV | 耐熱・耐振用 | |||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | ||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | ||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | |||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| φ75 40MPa以上 |
| φ100 G1/4B R1/4 R3/8 R1/2 50MPa以上 |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 75 | A | 縁無し形 | MPP-231A | MPP-331A | - | MPP-731A | MPP-831A | - |
| B | 丸縁形 | MPP-231B | MPP-331B | - | MPP-731B | MPP-831B | - | ||
| 100 | A | 縁無し形 | MPP-241A | MPP-341A | MPP-441A | MPP-741A | MPP-841A | MPP-941A | |
| B | 丸縁形 | MPP-241B | MPP-341B | MPP-441B | MPP-741B | MPP-841B | MPP-941B | ||
| 耐食用途 | 75 | A | 縁無し形 | MPP-236A | MPP-336A | - | MPP-736A | MPP-836A | - |
| B | 丸縁形 | MPP-236B | MPP-336B | - | MPP-736B | MPP-836B | - | ||
| 100 | A | 縁無し形 | MPP-246A | MPP-346A | MPP-446A | MPP-746A | MPP-846A | MPP-946A | |
| B | 丸縁形 | MPP-246B | MPP-346B | MPP-446B | MPP-746B | MPP-846B | MPP-946B | ||
