SCT コンタクト接点付圧力計（一般ケース）

1.6級

30相当

概要

コンタクトスイッチ接点付圧力計は低接触圧スイッチを用いています。
主にベル、ブザー、ランプの点滅等の警報用に使用されます。
この信号で目的に合うリレーを動作させると、用途は大きく拡大します。

特徴

警報に加えて現場指示が必要なときには最適です。
圧力エレメントは1個で指針そのものが接点のため、比較的小型軽量です。
指示と設定の目盛が同一のため、設定が簡単です。
設定針を移動して任意設定できて、しかも一目で動作がわかり安心です。
接点の接触片には高融点の白金を使用しています。

コンタクト接点付圧力計（一般ケース）ケース外観

SCT-A

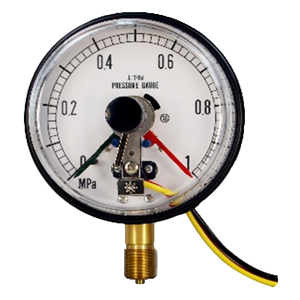

縁なし形（A）
配管に直接取り付ける

SCT-B

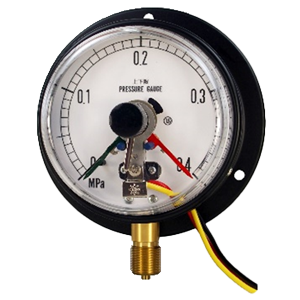

丸縁形（B）
パネル取付固定する

SCT-D

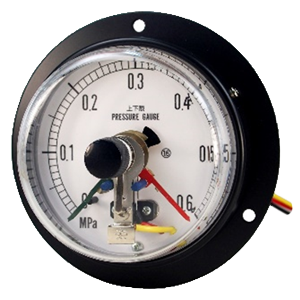

埋込形（D）
パネルに埋込取り付ける

型番選定

タイプ

SCT

接続ねじ

①

大きさ

②

接液部材質

③

ケース形状

④

圧力レンジ

⑤

接点形式

⑥

処理

⑦

付加仕様（オプション）

標準仕様・性能

用途別仕様/選択

一般用途耐食用途

一般用途仕様下記各内の選択項目を記入

型式選択		仕様
タイプ	-	密閉性	ケースタイプ	電線接続部	精度
タイプ	SCT	屋内用	φ75 φ100　鉄ケース φ150　アルミ合金	リード線取出し φ100　φ150　7MPa以下　ターミナル取出し　製作可	±1.6%F.S.
①接続ねじ	-	接続ねじ		製作可能サイズ(大きさ)
	2	G1/4B		φ75　φ100
	3	G3/8B		φ75　φ100　φ150
	4	G1/2B		φ100　φ150
	7	R1/4		φ75　φ100
	8	R3/8		φ75　φ100　φ150
	9	R1/2		φ100　φ150
②大きさ		外径		製作不可
	3	φ75		A　B　φ75　50MPa以上
	4	φ100
	6	φ150
③接液部材質	-	用途	接続部	ブルドン管
	1	一般	C3604BD	C2680TW（10MPa以下）　φ150(7MPa以下)
	1	一般	C3604BD	SCM435（16MPa以上）　φ150(10MPa以上)
④ケース形状	-	形状	材質
	A	縁なし形	SS　黒塗装 φ150 A5052P 金色アルマイト	A　B　耐食用途　製作不可 SCKコンタクト接点付圧力計（アルミ密閉）を参照
	B	丸縁形	SS　黒塗装 φ150 A5052P 金色アルマイト	A　B　耐食用途　製作不可 SCKコンタクト接点付圧力計（アルミ密閉）を参照
	D	埋込形	SS　黒塗装　※φ75、φ100は取付金具付き製作可能
⑤圧力レンジ（MPa） ※1	-	圧力	0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100
		真空	-0.1
		連成	-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
⑥接点形式	-	接点	定格電圧	抵抗負荷	最小負荷
	H	上限	AC100V	0.5A	DC5V　20mA
	L	下限	AC200V	0.2A
	HL	上下限	DC24V	0.5A
⑦処理（オプション）	禁油	接液部に油脂類がないようにに処理		禁油及び禁油禁水の製作範囲 A　B　φ75　35MPa迄　φ100　φ150　40MPa迄 D　φ75　35MPa迄　φ100　φ150　100MPa迄 10MPa以上のブルドン管材質SUS316になります
⑦処理（オプション）	禁油禁水	接液部に油脂類及び水分がないようにに処理

kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談下さい。

耐食用途仕様下記各内の選択項目を記入

型式選択		仕様
タイプ	-	密閉性	ケースタイプ	電線接続部	精度
タイプ	SCT	屋内用	φ75 φ100　鉄ケース φ150　アルミ合金	リード線取出し φ100　φ150　7MPa以下　ターミナル取出し　製作可	±1.6%F.S.
①接続ねじ	-	接続ねじ		製作可能サイズ(大きさ)
	2	G1/4B		φ75　φ100
	3	G3/8B		φ75　φ100　φ150
	4	G1/2B		φ100　φ150
	7	R1/4		φ75　φ100
	8	R3/8		φ75　φ100　φ150
	9	R1/2		φ100　φ150
②大きさ		外径		製作不可
	3	φ75		耐食用途　D　φ75　40MPa以上
	4	φ100
	6	φ150
③接液部材質	-	用途	接続部	ブルドン管
	6	耐食　D形	SUS316	SUS316
	6	耐食　D形	SUS316	SUS630（50MPa以上）
④ケース形状	-	形状	材質
	A	縁なし形	SS　黒塗装 φ150 A5052P 金色アルマイト	A　B　耐食用途　製作不可 SCKコンタクト接点付圧力計（アルミ密閉）を参照
	B	丸縁形	SS　黒塗装 φ150 A5052P 金色アルマイト	A　B　耐食用途　製作不可 SCKコンタクト接点付圧力計（アルミ密閉）を参照
	D	埋込形	SS　黒塗装　※φ75、φ100は取付金具付き製作可能
⑤圧力レンジ（MPa） ※1	-	圧力	0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100
		真空	-0.1
		連成	-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
⑥接点形式	-	接点	定格電圧	抵抗負荷	最小負荷
	H	上限	AC100V	0.5A	DC5V　20mA
	L	下限	AC200V	0.2A
	HL	上下限	DC24V	0.5A
⑦処理（オプション）	禁油	接液部に油脂類がないようにに処理		禁油及び禁油禁水の製作範囲 A　B　φ75　35MPa迄　φ100　φ150　40MPa迄 D　φ75　35MPa迄　φ100　φ150　100MPa迄 10MPa以上のブルドン管材質SUS316になります
⑦処理（オプション）	禁油禁水	接液部に油脂類及び水分がないようにに処理

kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談下さい。

外形図

用途	大きさ	ケース外観		G1/4B	G3/8B	G1/2B	R1/4	R3/8	R1/2
一般用途	75	A	縁無し形	SCT-231A	SCT-331A	-	SCT-731A	SCT-831A	-
		B	丸縁形	SCT-231B	SCT-331B	-	SCT-731B	SCT-831B	-
		D	埋込形	SCT-231D	SCT-331D	-	SCT-731D	SCT-831D	-
	100	A	縁無し形	SCT-241A	SCT-341A	SCT-441A	SCT-741A	SCT-841A	SCT-941A
		B	丸縁形	SCT-241B	SCT-341B	SCT-441B	SCT-741B	SCT-841B	SCT-941B
		D	埋込形	SCT-241D	SCT-341D	SCT-441D	SCT-741D	SCT-841D	SCT-941D
	150	A	縁無し形	-	SCT-361A	SCT-461A	-	SCT-861A	SCT-961A
		B	丸縁形	-	SCT-361B	SCT-461B	-	SCT-861B	SCT-961B
		D	埋込形	-	SCT-361D	SCT-461D	-	SCT-861D	SCT-961D
耐食用途	75	A	縁無し形	-	-	-	-	-	-
		B	丸縁形	-	-	-	-	-	-
		D	埋込形	SCT-236D	SCT-336D	-	SCT-736D	SCT-836D	-
	100	A	縁無し形	-	-	-	-	-	-
		B	丸縁形	-	-	-	-	-	-
		D	埋込形	SCT-246D	SCT-346D	SCT-446D	SCT-746D	SCT-846D	SCT-946D
	150	A	縁無し形	-	-	-	-	-	-
		B	丸縁形	-	-	-	-	-	-
		D	埋込形	-	SCT-366D	SCT-466D	-	SCT-866D	SCT-966D
