概要
隔膜式圧力計は、受圧部に隔膜装置を直結させて一体とし、内部に液体を真空封入したものです。
特徴
- 受圧部およびブルドン管に測定流体が直接、接触しないように隔膜(ダイアフラム)で仕切り、これに加わった圧を圧力計にスムーズに伝達させるために適した液を封入しています。
- ダイアフラムはシンプルな板状で、測定流体にマッチした種々の材料が選択できます。
- 石油・製紙・薬品等、強腐食性流体、高粘度液体、固形物を含む流体の計測に広く用いられます。
PK-5 標準タイプ

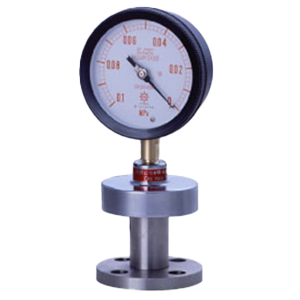

PK-5 標準タイプ ケース外観
標準タイプ型番選定
タイプ
PK-5
指示部型式
①
大きさ
②
圧力レンジ
③
接続部材質
④
規格
JIS10k
サイズ
⑥
形状
⑦
接液部材質下フランジ
⑧
ダイアフラム材質
⑨
上フランジ材質
⑩
ガスケット
⑪
封入液
⑫
リード線長さ
⑬
ダンプナー付
⑭
放熱フィン付
⑮
放熱管付
⑯
付加仕様（オプション）
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||||
|---|---|---|---|---|---|---|---|
| ①指示部型式 | - | 品名 | ケース材質 | ケース塗装 | 製作可能サイズ（大きさ） | ||
| MPP | 密閉型圧力計 | 樹脂 | 黒色 | φ75 φ100 | |||
| MPK | アルミ | 黒塗装 | φ75 φ100 φ150 | ||||
| MPG | アルミ | 黒塗装 | φ75 φ100 | ||||
| FTP | ファーストゲージ | 樹脂 | 黒色 | φ75 φ100 | |||
| GRK | グリセリン入り圧力計 | アルミ | ホーニング仕上げ | φ75 φ100 φ150 | |||
| GRS | ステンレス | ホーニング仕上げ | φ75 φ100 | ||||
| TRT | タートルゲージ 圧力：0～0.2MPa以上 真空：製作不可 連成：-0.1/0.2MPa以上 |
鉄 | 黒塗装 | φ75 φ100 | |||
| TRP | 樹脂 | 黒色 | φ75 φ100 | ||||
| USK | オールステンレス製 | ステンレス | 電解研磨 | φ75 φ100 | |||
| ②大きさ | - | サイズ | |||||
| 3 | φ75 | ||||||
| 4 | φ100 | ||||||
| 6 | φ150 | ||||||
| ③圧力レンジ（MPa） ※1 |
- | 膜径 | φ74 | ||||
| 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.54 |
||||||
| 真空 | -0.1 |
||||||
| 連成 | -0.1/0.05-0.1/0.06-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||||
| ④接続部材質 | 1 | 銅合金 | |||||
| 6 | SUS316 | ||||||
| 取付部（フランジ） その他の規格、形状も製作しています |
⑤規格 | JIS10k | |||||
| ⑥サイズ | 10A | 15A | 20A | 25A | 40A | 50A | |
| ⑦形状 | RF | FF | |||||
| ⑧接液部材質 下フランジ |
- | SUS304（標準）SUS316SUS+PFAコーティングSUS+FEPコーティング |
|||||
| ⑨ダイアフラム材質 | - | SUS316L（標準）PTFEタンタルハステロイCチタンSUS+PFAコーティングSUS+FEPコーティング |
|||||
| ⑩上フランジ材質 | - | S25Cクロムメッキ（標準）SUS304SUS316
※USKオールステンレスの場合、SUS304が標準になります |
|||||
| ⑪ガスケット | - | PTFE（標準）FEP |
|||||
| ⑫封入液 | - | シリコン（標準）プロピレンダイフロイルグリセリン（真空・連成計製作不可） |
|||||
| ⑬隔測タイプ リード線（最大長さ） （オプション） ※2 |
- | 圧力 | 0～0.1MPa 5m以内 0～0.16MPa以上 10m以内 |
隔測指示部取付高低差隔膜部より指示部の取付の上下限度範囲 | 0.1MPa 2m 0.16MPa 3m 0.2MPa 4m 0.25MPa 5m 0.3MPa 6m 0.4MPa 8m 0.5MPa以上 10m |
||
| 真空 | -0.1～0MPa 5m以内 | -0.1MPa 2m | |||||
| 連成 | -0.1～0.1MPa以下 5m以内 -0.1～0.16MPa 8m以内 -0.1～0.2MPa 10m以内 |
-0.1/0.05,0.06MPa 3m -0.1/0.1MPa 4m -0.1/0.16MPa 5m -0.1/0.2MPa 6m -0.1/0.25MPa 7m -0.1/0.3MPa 8m -0.1/0.4MPa以上 10m |
|||||
| ⑭ダンプナー付 （オプション） |
- | 脈動圧やサージ圧がかかる場合ダンプナー付がお勧めです 耐久性を延ばすだけでなく指示の読み取りもしやすいです |
|||||
| ⑮放熱フィン付 （オプション） |
- | 受圧部温度が高い場合に指示部に温度影響をなるべく与えないようにする装置です | |||||
| ⑯放熱管付 （オプション） |
- | ||||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
- 封入液グリセリンの場合は最大2mまで
外形図表
| タイプ | PK-5 | |||
|---|---|---|---|---|
| 隔膜部 | ダイアフラム径 | 74φ | ||
| 圧力レンジ （MPa） |
圧力 | 0～0.1→0～4 | ||
| 真空 | -0.1～0 | |||
| 連成 | -0.1～0.05→-0.1～2.5 | |||
| 指示部 | 密閉圧力計 | MPP（樹脂） | 75,100 | PK5-MPP |
| MPK（アルミ） | 75 | PK5-MPK3 | ||
| 100 | PK5-MPK4 | |||
| 150 | PK5-MPK6 | |||
| MPG（アルミ） | 75,100 | PK5-MPG | ||
| ファーストゲージ | FTP（樹脂） | 75,100 | PK5-FTP | |
| グリセリン入り圧力計 | GRK（アルミ） | 75,100 | PK5-GRK | |
| 150 | PK5-GRK6 | |||
| GRS（SUS） | 75,100 | PK5-GRS | ||
| タートルゲージ | TRT（鉄） | 75,100 | PK5-TRT | |
| TRP（樹脂） | 75,100 | PK5-TRP | ||
| オールステンレス製 | USK（SUS） | 75,100 | PK5-USK | |
