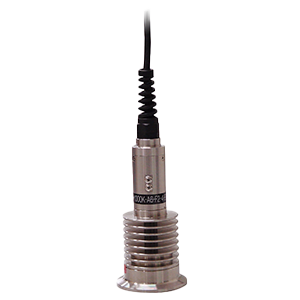

ケーブル直出し
| 呼び径 | 定格容量 | A | B | C |
|---|---|---|---|---|
| 1.5S | 50~100kPa | 50.5 | 43.5 | 2.4 |
| 500~1000kPa | 50.5 | 43.5 | 3.5 | |
| 2S | 50~100kPa | 64 | 56.5 | 2.4 |
| 500~1000kPa | 64 | 56.5 | 3.5 |
接液部は他に類を見ない電解複合研磨仕上げとしました。これにより研磨面に均一な不働態化皮膜が生じやすいため、耐食性の向上を実現しています。また、研磨面の平滑性がきわめて優れているため高い洗浄性を誇っています。
| 型式選択 | 仕様 | |
|---|---|---|
| ①圧力スパン | - | 50K50kPa100K100kPa500K500kPa1000K1000kPa3000K3000kPa（特殊仕様に付きご相談ください。） |
| ②出力 | A3 | 4～20mA(4線式) |
| A4 | 0～5V | |
| A5 | 0～10V | |
| A6 | 4～20mA(2線式) | |
| ③取付形状、サイズ ※フランジ取付の場合、別途ご用命ください。 |
F1 | へルール1.5S |
| F2 | へルール 2S | |
| ④電源 | 4 | DC24V |
| 5 | DC12V | |
| ⑤ケーブル接続仕様 | S | ケーブル直出しタイプ |
| ⑥ケーブルの長さ | 2 | 2m（標準） |
| 3 | 3m | |
| 5 | 5m | |
| 10 | 10m | |
| 電圧出力 | - | A4 | 0～5V | A5 | 0～10V |
|---|---|---|---|---|---|
| 許容負荷抵抗 | 5kΩ以上 | ||||
| 消費電流 | 約23mA | ||||
| 電流出力 | - | A3 | 4～20mA 4線式 | A6 | 4～20mA 2線式 |
| 許容負荷抵抗 | DC24V：500Ω以下 DC12V：250Ω以下 |
DC24V：500Ω以下 DC12V：150Ω以下 |
|||
| 消費電流 | 約35mA | - | |||
| 非直線性 | ±0.3%R.C.(50,100kPa:±0.35%R.C.) | ||||
| ヒステリシス | ±0.3%R.C.(50,100kPa:±0.35%R.C.) | ||||
| 温度補償範囲 | －5～150℃ | 結露、氷結不可（測定媒体温度） | |||
| 許容温度範囲 | －5～150℃ | ||||
| 周囲温度範囲 | 0～70℃（アンプ部温度） | ||||
| 零点の温度影響 | ±0.035％R.C./℃ （50,100kPa : ±0.05％R.C./ ℃） | ||||
| 出力の温度影響 | ±0.035％R.C./℃ （50,100kPa : ±0.05％R.C./ ℃） | ||||
| 許容過負荷 | 400％R.C.（3000kPa：150%R.C.） | ||||
| 破壊耐圧 | 1000％R.C（3000kPa：300%R.C.） | ||||
| 保護構造 | IP66相当 | ||||
| 材質 | SUS316L（センサ部） SUS303（アンプ部） SUS304（放熱フィン） |
||||
| プロセス接続 | ISO へルール／ねじマウント | ||||
| 接液部表面仕上 | 電解複合研磨（Rmax0.7S） | ||||
| センサケーブル | φ6.5mm、4芯（またはφ6mm、2芯）シールド チューブ入り耐油ケーブル2m | ||||
| スチーム滅菌 | max.150℃ 連続可 | ||||
| 品名 | タイプ | 一般用途 |
|---|---|---|
| サニタリ用圧力センサ | サニタリ用圧力伝送器 | サニタリ用圧力センサ DSH |
