特徴
密閉ケースになっており、屋外や湿気・埃の多い所でご使用いただける製品です。
MPK 密閉形圧力計（アルミケース）
1.6級
A形54相当
B形34相当
D形53相当
密閉形圧力計（アルミケース） ケース外観

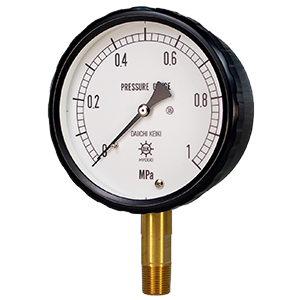

MPK-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

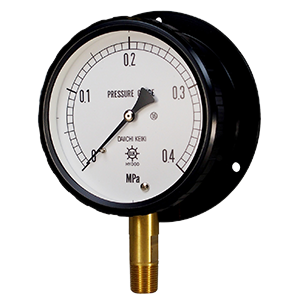

MPK-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する

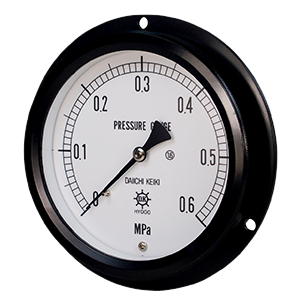

MPK-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
MPK
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
指針
⑧
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4 | 3φ75 4φ100 | |
| 3 | G3/8 | 3φ75 4φ100 6φ150 | |
| 4 | G1/2 | 4φ100 6φ150 | |
| 7 | R1/4 | 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 6φ150 | |
| 9 | R1/2 | 4φ100 6φ150 | |
| 型式選択 | 仕様 | |||||
|---|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | ||
| 1 | 一般 | C3604BD | C2680TW（10MPa以下、φ150 7MPa以下） | |||
| SUS316（10MPa以上） SCM435（D 16MPa以上、D φ150 10MPa以上） |
||||||
| ④ケース | - | 形状 | 材質 | |||
| A | 縁なし形 | φ75 AC2B φ100(A,B) ADC φ100(D) AC2B φ150 A5052P ※D型 φ75、φ100は取付金具付き製作可能 |
||||
| B | 丸縁形 | |||||
| D | 埋込形 | |||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100160200 |
|||
| 真空 | -0.1 |
|||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||||
| ⑥用途 （オプション） |
V | 耐振用 | ||||
| M | 蒸気用 | |||||
| H | 耐熱用 | |||||
| MV | 蒸気・耐振用 | |||||
| HV | 耐熱・耐振用 | |||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | D 16MPa以上ブルドン菅SUS316になります。 φ75 40MPa以上、 φ100・150 50MPa以上製作不可 |
|||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | ||||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | |||||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| A形・B形 φ75 40MPa以上 |
| A形・B形 φ100 50MPa以上 |
| D形 φ75 φ100 160MPa以上 |
| D形 φ100 160MPa以上（G1/2Bを除く）及び200MPa |
| A形・B形・D形 φ150 160MPa以上（G1/2Bを除く）及び200MPa |
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4 | 3φ75 4φ100 | |
| 3 | G3/8 | 3φ75 4φ100 6φ150 | |
| 4 | G1/2 | 4φ100 6φ150 | |
| 7 | R1/4 | 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 6φ150 | |
| 9 | R1/2 | 4φ100 6φ150 | |
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 |
| 6 | 耐食 | SUS316 | SUS316（40MPa以下） | |
| SUS630（50MPa以上） | ||||
| ④ケース | - | 形状 | 材質 | |
| A | 縁なし形 | φ75 AC2B φ100(A,B) ADC φ100(D) AC2B φ150 A5052P 黒塗装 ※D型 φ75、φ100は取付金具付き製作可能 |
||
| B | 丸縁形 | |||
| D | 埋込形 | |||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100160200 |
|
| 真空 | -0.1 |
|||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||
| ⑥用途 （オプション） |
V | 耐振用 | ||
| M | 蒸気用 | |||
| H | 耐熱用 | |||
| MV | 蒸気・耐振用 | |||
| HV | 耐熱・耐振用 | |||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | ||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | ||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | |||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| A形・B形・D形 φ75 40MPa以上 |
| A形・B形 φ100 G1/4 R1/4 R3/8 R1/2 50MPa以上 |
| A形・B形 φ100 φ150 160MPa以上（G1/2Bを除く） |
| D形 φ100 G3/8 R1/2 160MPa以上 |
| D形 φ100 G1/4 R1/4 R3/8 50MPa以上 |
| D形 φ150 160MPa以上（G1/2Bを除く） |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 75 | A | 縁無し形 | MPK-231A | MPK-331A | - | MPK-731A | MPK-831A | - |
| B | 丸縁形 | MPK-231B | MPK-331B | - | MPK-731B | MPK-831B | - | ||
| D | 埋込形 | MPK-231D | MPK-331D | - | MPK-731D | MPK-831D | - | ||
| 100 | A | 縁無し形 | MPK-241A | MPK-341A | MPK-441A | MPK-741A | MPK-841A | MPK-941A | |
| B | 丸縁形 | MPK-241B | MPK-341B | MPK-441B | MPK-741B | MPK-841B | MPK-941B | ||
| D | 埋込形 | MPK-241D | MPK-341D | MPK-441D | MPK-741D | MPK-841D | MPK-941D | ||
| 150 | A | 縁無し形 | - | MPK-361A | MPK-461A | - | MPK-861A | MPK-961A | |
| B | 丸縁形 | - | MPK-361B | MPK-461B | - | MPK-861B | MPK-961B | ||
| D | 埋込形 | - | MPK-361D | MPK-461D | - | MPK-861D | MPK-961D | ||
| 耐食用途 | 75 | A | 縁無し形 | MPK-236A | MPK-336A | - | MPK-736A | MPK-836A | - |
| B | 丸縁形 | MPK-236B | MPK-336B | - | MPK-736B | MPK-836B | - | ||
| D | 埋込形 | MPK-236D | MPK-336D | - | MPK-736D | MPK-836D | - | ||
| 100 | A | 縁無し形 | MPK-246A | MPK-346A | MPK-446A | MPK-746A | MPK-846A | MPK-946A | |
| B | 丸縁形 | MPK-246B | MPK-346B | MPK-446B | MPK-746B | MPK-846B | MPK-946B | ||
| D | 埋込形 | MPK-246D | MPK-346D | MPK-446D | MPK-746D | MPK-846D | MPK-946D | ||
| 150 | A | 縁無し形 | - | MPK-366A | MPK-466A | - | MPK-866A | MPK-966A | |
| B | 丸縁形 | - | MPK-366B | MPK-466B | - | MPK-866B | MPK-966B | ||
| D | 埋込形 | - | MPK-366D | MPK-466D | - | MPK-866D | MPK-966D | ||
