概要
- 封入液を必要としない構造
サニタリ用デジタル圧力計シリーズは食品・医薬品・化粧品などのユーザーで使用されることを考慮し、ダイアフラム一体構造を採用しています。封入液なしでダイアフラム背面に直接ひずみゲージを貼り付ける構造で、従来からある隔膜式にはない安心と安全をご提供いたします。 - 高輝度LEDで見やすい表示
- IP65相当の保護等級
- 長寿命・高精度
- スチーム滅菌処理
圧力スパン以下で150℃までのスチーム滅菌が可能です。

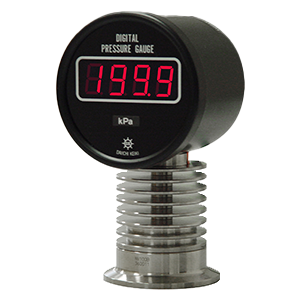

サニタリ用デジタル圧力計 DSHI
サニタリ用デジタル圧力センサ DSHI ケース外観
DSHI
優れたダイアフラム一体構造
食品・医薬品・化粧品に最適なサニタリセンサ
- ダイアフラム背面に直接ひずみゲージを貼り付ける構造です。（封入液なし）
受圧接液部形状
ヘルールタイプ
| 呼び径 | 定格容量 | A | B | C |
|---|---|---|---|---|
| 1.5S | 50~100kPa | 50.5 | 43.5 | 2.4 |
| 500~1000kPa | 50.5 | 43.5 | 3.5 | |
| 2S | 50~100kPa | 64 | 56.5 | 2.4 |
| 500~1000kPa | 64 | 56.5 | 3.5 |
外形寸法[単位:mm]
サニタリ性の高い受圧面
【受圧面（電解複合研磨仕上げ）】
※受圧部触手厳禁
接液部は他に類を見ない電解複合研磨仕上げとしました。これにより研磨面に均一な不働態化皮膜が生じやすいため、耐食性の向上を実現しています。また、研磨面の平滑性がきわめて優れているため高い洗浄性を誇っています。
使用上のご注意
- 電源用配線、センサケーブルおよび入・出力線を傷つけたり、無理に曲げたりしないでください。ショートによる発火の原因となります。
- 定められた電源電圧以外では使用しないでください。異電圧で使用すると火災や感電、故障の原因となります。
- 機器本体および付属品を改造しないでください。火災や感電、故障の原因となります。
- 配線は確実に行ってください。接触不良を起こして火災や感電、故障の原因となります。
型番選定
タイプ
DSHI
本体ケース形状
AS
圧力スパン
②
出力
A6
取付形状、サイズ
④
電源
4
標準仕様・性能
DSHI仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | |
|---|---|---|
| ①本体ケース形状 | AS | 下付直結（ツバなし） |
| ②圧力スパン | - | 50K50kPa100K100kPa500K500kPa1000K1000kPa3000K3000kPa（特殊仕様に付きご相談ください。） |
| ③出力 | A6 | 4～20mA(2線式) |
| ④取付形状、サイズ ※フランジ取付の場合、別途ご用命ください。 |
F1 | へルール1.5S |
| F2 | へルール 2S | |
| ⑤電源 | 4 | DC24V |
DSHI詳細仕様
| 出力 | 出力 | 応答周波数 | 許容負荷抵抗 |
|---|---|---|---|
| 4～20mA 2線式 | 50Hz | 400Ω以下 | |
| 表示 | 1999 3 ½桁 赤色LED | ||
| 表示変換速度 | 約2.5回／秒 | ||
| 電源 | DＣ24V | ||
| 電源・出力ケーブル | φ6.5mm、チューブ入り耐油ケーブル2m | ||
| 使用温度湿度範囲 | 温度0～50℃（氷結不可） 湿度0～90％RH（結露不可） | ||
| 材質 | ボディ・リングカバー：アルミダイキャスト フロントパネル：アクリル 受圧接続部：SUS316L 放熱フィン部：SUS304 |
||
| 保護等級・質量 | IP65相当・約850g（仕様により異なります） | ||
| 非直線性 | ±0.5％R.C. | ||
| ヒステリシス | ±0.5％R.C. | ||
| 繰り返し性 | ±0.5％R.C. | ||
| 許容過負荷 | 150％R.C. | ||
| 破壊耐圧 | 1000％R.C. | ||
| 温度補償範囲 | -5～150℃ | 結露、氷結不可（測定媒体温度） | |
| 許容温度範囲 | ±0.05％R.C./℃ | ||
| 零点の温度影響 | ±0.05％R.C./℃ | ||
| 出力の温度影響 | ±0.05％R.C./℃ | ||
| プロセス接続 | ISO へルール／ねじマウント | ||
| 接液部表面仕上げ | 電解複合研磨（Rmax. 0.7S） | ||
| スチーム滅菌 | max.150℃ 連続可 | ||
- R.C.(Rated Capacity)とは圧力スパンを表します。
