特徴
測定ライン2ヶ所の圧力差圧のみを指示する製品です。フィルターの目詰りの検出、タンク内の液面の測定等に用いられるます。
DFT 差圧計
1.6級
54相当
差圧計 ケース外観

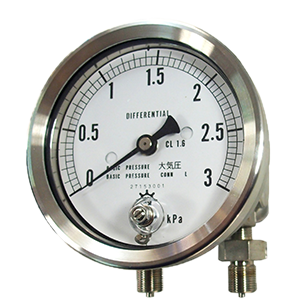

DFT-自立形自立形
自立形DFT-2Bパイプ取付
2Bパイプ取付

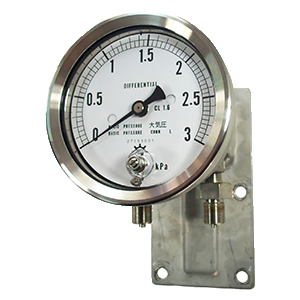

2Bパイプ取付DFT-4Wパネル取付
4Wパネル取付
4Wパネル取付型番選定
タイプ
DFT
接続ねじ
①
大きさ
②
接液部材質
6
ケース形状
④
差圧レンジ
⑤
基準圧力
⑥
標準仕様・性能
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①接続ねじ | 2 | Rc1/4 | |||
| 3 | G3/8B | ||||
| 4 | G1/2B | ||||
| ②大きさ | 4 | φ100 | |||
| 6 | φ150 | ||||
| ③接液部材質 | - | 用途 | 接続部 | ベローズ | |
| 6 | 耐食 | SUS316 | SUS316L | ||
| ④ケース | - | 形状 | 材質 | ||
| 1 | 自立形 | φ100 SUS304 φ150 ADC 黒塗装 |
|||
| 2 | 2Bパイプ取付 | ||||
| 4 | 4Wパネル取付 | ||||
| ⑤差圧レンジ （範囲内圧力でご指示下さい） ※1 |
- | 差圧範囲 | 片耐圧 | ⑥基準圧力 | |
| 2~10kPa未満 | 0.1MPa | 5MPa以内 基準となる圧力をご指示下さい |
|||
| 10~50kPa | 0.3MPa | ||||
| 60kPa~1MPa未満 | 1MPa | ||||
- 基準圧力が片耐圧を超える場合、均圧バルブを必ず取り付けてください（破損します）
