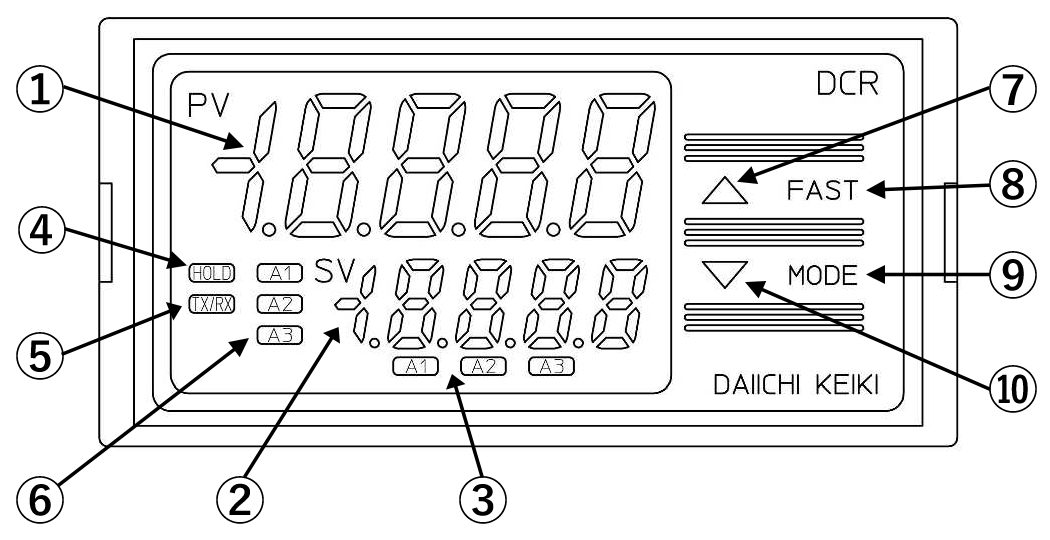

| ①PV表示器 | 入力値を赤色表示器に表示します。 | ②SV表示器 | A1設定値、A2設定値、A3設定値を緑色表示器に表示します。 |
|---|---|---|---|
| ③動作表示灯 | A1、A2、A3出力がONの時、赤色表示灯が点灯します。 | ④HOLD表示灯 | PVホールド（ホールド、ピークホールド、ボトムホールド）出力がONの時、黄色表示灯が点灯します。 |
| ⑤TX/RX表示灯 | シリアル通信（オプション:C5)でTX出力時、黄色表示灯が点灯します。 | ⑥動作点設定値表示灯 | A1、A2、A3それぞれの動作点設定値表示の時、緑色表示灯が点灯します。 |
| ⑦アップキー | 設定値の数値を増加させます。 | ⑧ファーストキー | アップキーまたはダウンキーと一緒にファーストキーを押すと、定値の数値の増減速度が速くなります。 |
| ⑨モードキー | 設定モードの切替え、設定値の登録を行います。（設定値、選択値の登録は、モードキーを押すことにより登録します。） | ⑩ダウンキー | 設定値の数値を減少させます。 |
付加仕様（オプション）
| 型式選択 | 仕様 | |
|---|---|---|
| ①入力 | M | マルチ入力 |
| ②アナログ出力 | 0 | 4～20mA（標準） |
| TA | 0～20mA | |
| TV1 | 0～1V | |
| TV2 | 0～5V | |
| TV3 | 1～5V | |
| TV4 | 0～10V | |
| ③電源 | 31 | 24V AC/DC |
| 77 | 100～240VAC（標準）50/60Hz | |
| ④デジタル出力 | 0 | なし（標準） |
| C5 | RS-485 | |
| ⑤オプション | 0 | なし（標準） |
| TC | 感電防止用端子カバー ※通電中指示計背面に接触する可能性がある場合、必ずご使用ください。 |
|
| 入力の種類 | 入力レンジ | ||
|---|---|---|---|
| 直流電流 ※1※2 |
4～20mA DC | -2000～10000 | |
| 0～20mA DC | |||
| 直流電圧 ※1 |
0～1V DC | ||
| 0～10V DC | |||
| 1～5V DC | |||
| 0～5V DC | |||
| 測温抵抗体 | Pt100 | -200～850℃ | -300～1500℉ |
| -200.0～850.0℃ | -200.0～1000.0℉ | ||
| JPt100 | -200～500℃ | -300～900℉ | |
| -200.0～500.0℃ | -200.0～900.0℉ | ||
| 熱電対 | K | -200～1370℃ | -320～2500℉ |
| -200.0～400.0℃ | -200.0～750.0℉ | ||
| J | -200～1000℃ | -320～1800℉ | |
| R | 0～1760℃ | 0～3200℉ | |
| S | 0～1760℃ | 0～3200℉ | |
| B | 0～1820℃ | 0～3300℉ | |
| E | -200～800℃ | -320～1500℉ | |
| T | -200.0～400.0℃ | -200.0～750.0℉ | |
| N | -200～1300℃ | -320～2300℉ | |
| PL-Ⅱ | 0～1390℃ | 0～2500℉ | |
| C（W/Re5-26） | 0～2315℃ | 0～4200℉ | |
| 表示器 | PV［赤色5桁］ | ||||
|---|---|---|---|---|---|
| SV［緑色5桁］ | |||||
| 入力 （マルチ入力） |
直流電流 | - | 0~20mA DC、4~20mA DC | ||
| 入力インピーダンス | 50Ω（シャント抵抗50Ωを入力端子間に接続します。） | ||||
| 許容入力電流 | 50mA以下（シャント抵抗50Ωを使用した場合） | ||||
| 直流電圧 | - | 0~1V DC | 0~5VDC、1~5VDC、0~10VDC | ||
| 入力インピーダンス | 1MΩ以上 | 100kΩ以上 | |||
| 許容入力電圧 | 5V以下 | 15V以下 | |||
| 許容信号源抵抗 | 2kΩ以下 | 100Ω以下 | |||
| 熱電対 | - | K、J、R、S、B、E、T、N、P、L-Ⅱ、C（W/Re5-26） | |||
| 外部抵抗 | 100Ω以下 ただし、B入力の場合外部抵抗は40Ω以下 | ||||
| 測温抵抗体 | Pt100、JPt100 3導線式（1線当たりの許容入力導線抵抗：10Ω以下） | ||||
| 精度 （設定・指示） |
直流電流、直流電圧 | 各入力スパンの±0.2%±1デジット以内 | |||
| 熱電対 | 各入力スパンの±0.2%±1デジット以内、または±2℃（4℉）以内のどちらか大きい値 但し、R、またはS入力で0～200℃（0～400℉）の範囲は、±6℃（12℉）以内 B入力で0～300℃（0～600℉）の範囲は、精度保証範囲外 K、J、E、T、N入力で0℃（32℉）未満は入力スパンの±0.4%±1デジット以内 |
||||
| 測温抵抗体 | 各入力スパンの±0.1%±1デジット、または±1℃（2℉）以内のどちらか大きい値 | ||||
| 入力サンプリング周期 | 125ミリ秒 | ||||
| 比較設定出力 警報1（A1） 警報3（A3） |
種類 | 警報動作の選択、励磁/非励磁の選択は、キー操作で選択可能です。 | |||
| 動作なし | - | ||||
| 上限動作 下限動作 待機付上限動作 待機付下限動作 |
設定範囲：入力レンジ下限値～入力レンジ上限値 入力が小数点付の場合、マイナス側設定の下限値は-200.0、プラス側設定の上限値は1000.0です。 入力が直流電流、または直流電圧の場合、設定範囲はスケーリング下限値～スケーリング上限値 |
||||
| 上下限範囲動作 ※1 | 設定範囲：なし | ||||
| 設定精度 | 指示精度と同じ | ||||
| 動作 | ON/OFF動作 | ||||
| 動作すきま | 直流電流、直流電圧の場合、1～1000（小数点の位置は小数点位置選択に従う） 熱電対、測温抵抗体の場合、0.1～100.0℃（℉） |
||||
| 出力 | リレー接点：1a、 制御容量：3Ａ、250V AC（抵抗負荷）、 電気的寿命：10万回 | ||||
| 伝送出力 （アナログ出力） |
- | 入力値を125ミリ秒毎にアナログ量に変換し、直流電流または直流電圧で出力します。 | |||
| 分解能 | 1/12000 | ||||
| 出力精度 | 出力スパンの±0.3%以内 | ||||
| 直流電流 | 0 | 4～20mA DC（負荷抵抗最大550Ω） | |||
| TA | 0～20mA DC（負荷抵抗最大500Ω） | ||||
| TV1 | 0～1V DC（負荷抵抗 最小100kΩ） | ||||
| TV2 | 0～5V DC（負荷抵抗 最小500kΩ） | ||||
| TV3 | 1～5V DC（負荷抵抗 最小500kΩ） | ||||
| TV4 | 0～10V DC（負荷抵抗 最小1MΩ） | ||||
| シリアル通信 （デジタル出力） |
- | 外部コンピュータから各種設定状態の変更、値の読取り、値の設定等の操作を行います。このオプションを付加すると、ホールド機能は使用できません。 | |||
| 通信インターフェース | EIA RS-485準拠 | ||||
| 通信方式 | 半二重調歩同期方式 | ||||
| 通信速度 | 2400/4800/9600/19200/38400bpsキー操作で選択可能 | ||||
| パリティ | 偶数/奇数/パリティなしをキー操作で選択可能 | ||||
| ストップビット | 1、2をキー操作で選択可能 | ||||
| 通信プロトコル | 弊社標準/Modbus RTU/Modbus ASCllをキー操作で選択可能 | ||||
| 接続可能台数 | ホストコンピュータ1台につき最多31台 | ||||
| 通信エラー検出方式 | パリティとチェックサムの二重検出方式 | ||||
| 絶縁電源出力 （センサ供給電源） |
- | 端子⑨～⑩から24V DCが出力され、4～20mA 2線式圧力伝送器の電源となります。 | |||
| 出力電圧 | 24V±3V DC（負荷電流30mAの時） | ||||
| リップル電圧 | 200mV（負荷電流30mAの時） | ||||
| 最大負荷電流 | 30mA | ||||
| 電源 | - | 100～240V AC-50/60Hz、24V AC/DC50/60Hz | |||
| 許容電圧変動範囲 | 85～264V AC、20～28V AC/DC | ||||
| 消費電力 | 約10VA | ||||
| 絶縁抵抗 | 500V DC 10MΩ以上 | ||||
| 耐電圧 ※2 |
入力端子-接地端子間 | 1.5kV AC 1分間 | |||
| 入力端子-電源端子間 | |||||
| 電源端子-接地端子間 | 1.5kV AC 1分間 | ||||
| 出力端子-接地端子間 | 1.5kV AC 1分間 | ||||
| 出力端子-電源端子間 | |||||
| 環境 | 周囲温度 | 0～50℃ | |||
| 周囲湿度 | 35～85%RH（結露不可） | ||||
| ケース材質 | 難燃性樹脂 | ||||
| 取付方式 | ねじ取付金具を使用。（取付可能な制御盤の厚さ：1~15mm以内） | ||||
| 設定方式 | シートキー入力 | ||||
| 外形寸法 | W96×H48×D100mm | ||||
| 質量 | 約300g | ||||
| 付属機能 | センサ補正、設定値ロック、停電対策、自己診断、自動冷接点温度補償（熱電対のみ）、 センサ断線警報、入力異常、ホールド機能、ウォームアップ表示、防塵防滴構造IP66 |
||||
| 品名 | タイプ | 一般用途 |
|---|---|---|

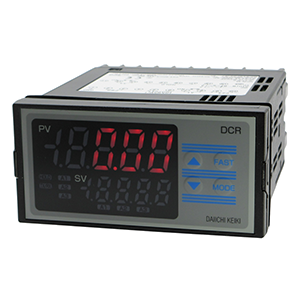

| デジタル汎用形指示計 DCR | - | デジタル汎用形指示計 DCR |
