特徴
密閉ケースになっており、屋外や湿気・埃の多い所でご使用いただける製品です。
MPG 密閉形圧力計（アルミケース）
1.6級
54相当
密閉形圧力計（アルミケース） ケース外観

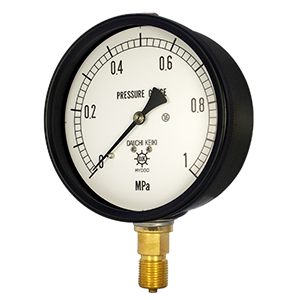

MPG-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

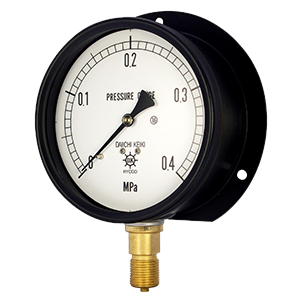

MPG-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する

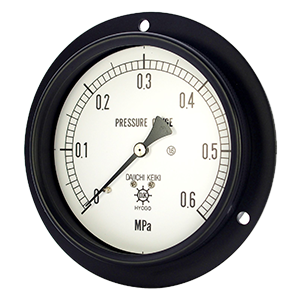

MPG-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
MPG
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
指針
⑧
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4 | 2φ60 3φ75 4φ100 | |
| 3 | G3/8 | 3φ75 4φ100 | |
| 4 | G1/2 | 4φ100 | |
| 7 | R1/4 | 2φ60 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 1 | 一般 | C3604BD | C2680TW（7MPa以下） | ||
| SUS316（10MPa以上） | |||||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | A5052P 黒塗装 | |||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
V | 耐振用 | |||
| M | 蒸気用 | ||||
| H | 耐熱用 | ||||
| MV | 蒸気・耐振用 | ||||
| HV | 耐熱・耐振用 | ||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | |||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | ||||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4 | 2φ60 3φ75 4φ100 | |
| 3 | G3/8 | 3φ75 4φ100 | |
| 4 | G1/2 | 4φ100 | |
| 7 | R1/4 | 2φ60 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316 | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | A5052P 黒塗装 | |||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
V | 耐振用 | |||
| M | 蒸気用 | ||||
| H | 耐熱用 | ||||
| MV | 蒸気・耐振用 | ||||
| HV | 耐熱・耐振用 | ||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | |||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | ||||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| A形 B形 D形 φ100 G(R)1/4 R1/2 40MPa以上 |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 60 | A | 縁無し形 | MPG-221A | - | - | MPG-721A | - | - |
| B | 丸縁形 | MPG-221B | - | - | MPG-721B | - | - | ||
| D | 埋込形 | MPG-221D | - | - | MPG-721D | - | - | ||
| 75 | A | 縁無し形 | MPG-231A | MPG-331A | - | MPG-731A | MPG-831A | - | |
| B | 丸縁形 | MPG-231B | MPG-331B | - | MPG-731B | MPG-831B | - | ||
| D | 埋込形 | MPG-231D | MPG-331D | - | MPG-731D | MPG-831D | - | ||
| 100 | A | 縁無し形 | MPG-241A | MPG-341A | MPG-441A | MPG-741A | MPG-841A | MPG-941A | |
| B | 丸縁形 | MPG-241B | MPG-341B | MPG-441B | MPG-741B | MPG-841B | MPG-941B | ||
| D | 埋込形 | MPG-241D | MPG-341D | MPG-441D | MPG-741D | MPG-841D | MPG-941D | ||
| 耐食用途 | 60 | A | 縁無し形 | MPG-226A | - | - | MPG-726A | - | - |
| B | 丸縁形 | MPG-226B | - | - | MPG-726B | - | - | ||
| D | 埋込形 | MPG-226D | - | - | MPG-726D | - | - | ||
| 75 | A | 縁無し形 | MPG-236A | MPG-336A | - | MPG-736A | MPG-836A | - | |
| B | 丸縁形 | MPG-236B | MPG-336B | - | MPG-736B | MPG-836B | - | ||
| D | 埋込形 | MPG-236D | MPG-336D | - | MPG-736D | MPG-836D | - | ||
| 100 | A | 縁無し形 | MPG-246A | MPG-346A | MPG-446A | MPG-746A | MPG-846A | MPG-946A | |
| B | 丸縁形 | MPG-246B | MPG-346B | MPG-446B | MPG-746B | MPG-846B | MPG-946B | ||
| D | 埋込形 | MPG-246D | MPG-346D | MPG-446D | MPG-746D | MPG-846D | MPG-946D | ||
