特徴
ブルドン管式圧力計で測定できない50kPa以下の微圧を測定するための機構を備えた指示計です。
受圧素子にチャンバー（波板を2枚合わせたもの）を使用した製品です。
微圧計の中でも特に多く使用されているタイプを大量生産することにより、品質も高くコストをおさえることのできた製品です。
BAN 微圧計（バイヨネットケース）
2.5級
30相当
微圧計（バイヨネットケース） ケース外観

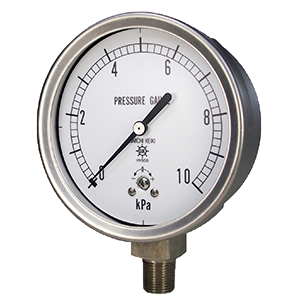

BAN-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける
型番選定
タイプ
BAN
接続ねじ
①
大きさ
②
接液部材質
1
ケース形状
A
圧力レンジ
⑤
処理
⑥
仕様
⑦
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 2φ60 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 7 | R1/4 | 2φ60 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | チャンバー | |
| 1 | 一般 | SUS304 | C5191P | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | SUS304 | |||
| ⑤圧力レンジ（kPa） ※1 ※2 ※3 |
- | BAN-221A | 51015203050 |
||
| BAN-331A | 12351015203050 |
||||
| BAN-341A | 351015203050 |
||||
| BAN-721A | 510 |
||||
| BAN-831A | 12351015203050 |
||||
| BAN-841A | 51015203050 |
||||
| ⑥処理 | 禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
| ⑦仕様 | 過圧防止装置 | 過大圧保護機構 | |||
- 大きさ、ケース外観、接続ねじ、圧力等別途ご相談ください。
- MPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
- 真空計、連成計、製作可能です。別途ご相談ください。
