特徴
本器は接液部（ねじ部、ブルドン管）だけでなく、ケース等もステンレスを使用した、密閉タイプの製品です。
USK オールステンレス製圧力計（ネジブタケース）
1.6級
A形43相当
D形30相当
オールステンレス製圧力計（ネジブタケース） ケース外観

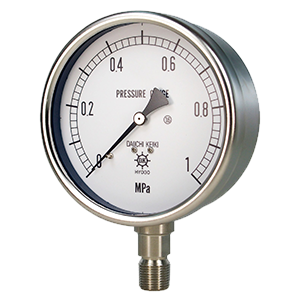

USK-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

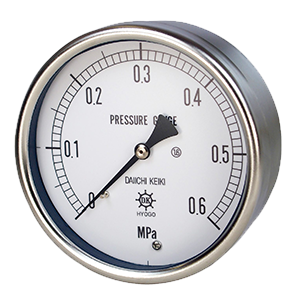

USK-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
USK
接続ねじ
①
大きさ
②
接液部材質
6
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
付加仕様（オプション）
標準仕様・性能
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 4 | G1/2B | 4φ100 | |
| 7 | R1/4 | 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316 | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | SUS304 電解研磨 | |||
| AD | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
V | 耐振用 | |||
| M | 蒸気用 | ||||
| H | 耐熱用 | ||||
| MV | 蒸気・耐振用 | ||||
| HV | 耐熱・耐振用 | ||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| A形 φ100 G(R)1/4 R1/2 40MPa以上 |
| AD形 φ75 40MPa以上 |
| AD形 φ100 G1/4 R1/4 R3/8 50MPa以上 |
