特徴
本器は、ステンレスケースを使用することにより腐食性雰囲気の中でも使用でき、ケース内部にグリセリン水溶液を充填することにより、可動部の動きを緩和するとともに、内部機構の摩耗を軽減するので通常の圧力計より耐久に優れた製品です。
詳しくは取扱説明書をご覧ください。
GRS グリセリン入り圧力計（ステンレスケース）
1.6級
56相当
グリセリン入り圧力計（ステンレスケース） ケース外観
GRS-A
縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

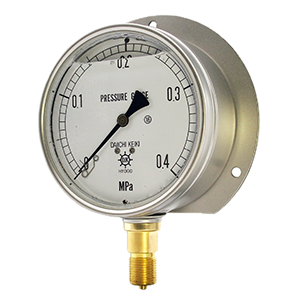

GRS-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する
GRS-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
GRS
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
処理
⑥
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①接続ねじ | - | 接続ねじ | 製作可能サイズ(大きさ) | ||
| 2 | G1/4B | φ60 φ75 φ100 | |||
| 3 | G3/8B | φ75 φ100 | |||
| 4 | G1/2B | φ100 | |||
| 7 | R1/4 | φ60 φ75 φ100 | |||
| 8 | R3/8 | φ75 φ100 | |||
| 9 | R1/2 | φ100 | |||
| ②大きさ | 2 | φ60 | |||
| 3 | φ75 | ||||
| 4 | φ100 | ||||
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 1 | 一般 | C3604BD | C2680TW（7MPa以下） | ||
| SUS316（10MPa以上） | |||||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | SUS304 ホーニング仕上げ | |||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①接続ねじ | - | 接続ねじ | 製作可能サイズ(大きさ) | ||
| 2 | G1/4B | φ60 φ75 φ100 | |||
| 3 | G3/8B | φ75 φ100 | |||
| 4 | G1/2B | φ100 | |||
| 7 | R1/4 | φ60 φ75 φ100 | |||
| 8 | R3/8 | φ75 φ100 | |||
| 9 | R1/2 | φ100 | |||
| ②大きさ | 2 | φ60 | |||
| 3 | φ75 | ||||
| 4 | φ100 | ||||
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316 | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | SUS304 ホーニング仕上げ | |||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 | |
|---|---|
| A形 B形 | φ100 G1/4B R1/4 R1/2 40MPa以上 |
| D形 | φ60 40MPa以上 |
| φ100 G1/4B R1/4 | |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 60 | A | 縁無し形 | GRS-221A | - | - | GRS-721A | - | - |
| B | 丸縁形 | GRS-221B | - | - | GRS-721B | - | - | ||
| D | 埋込形 | GRS-221D | - | - | GRS-721D | - | - | ||
| 75 | A | 縁無し形 | GRS-231A | GRS-331A | - | GRS-731A | GRS-831A | - | |
| B | 丸縁形 | GRS-231B | GRS-331B | - | GRS-731B | GRS-831B | - | ||
| D | 埋込形 | GRS-231D | GRS-331D | - | GRS-731D | GRS-831D | - | ||
| 100 | A | 縁無し形 | GRS-241A | GRS-341A | GRS-441A | GRS-741A | GRS-841A | GRS-941A | |
| B | 丸縁形 | GRS-241B | GRS-341B | GRS-441B | GRS-741B | GRS-841B | GRS-941B | ||
| D | 埋込形 | GRS-241D | GRS-341D | GRS-441D | GRS-741D | GRS-841D | GRS-941D | ||
| 耐食用途 | 60 | A | 縁無し形 | GRS-226A | - | - | GRS-726A | - | - |
| B | 丸縁形 | GRS-226B | - | - | GRS-726B | - | - | ||
| D | 埋込形 | GRS-226D | - | - | GRS-726D | - | - | ||
| 75 | A | 縁無し形 | GRS-236A | GRS-336A | - | GRS-736A | GRS-836A | - | |
| B | 丸縁形 | GRS-236B | GRS-336B | - | GRS-736B | GRS-836B | - | ||
| D | 埋込形 | GRS-236D | GRS-336D | - | GRS-736D | GRS-836D | - | ||
| 100 | A | 縁無し形 | GRS-246A | GRS-346A | GRS-446A | GRS-746A | GRS-846A | GRS-946A | |
| B | 丸縁形 | GRS-246B | GRS-346B | GRS-446B | GRS-746B | GRS-846B | GRS-946B | ||
| D | 埋込形 | GRS-246D | GRS-346D | GRS-446D | GRS-746D | GRS-846D | GRS-946D | ||
