概要
隔膜式圧力計は、受圧部に隔膜装置を直結させて一体とし、内部に液体を真空封入したものです。
特徴
- 受圧部およびブルドン管に測定流体が直接、接触しないように隔膜(ダイアフラム)で仕切り、これに加わった圧を圧力計にスムーズに伝達させるために適した液を封入しています。
- ダイアフラムはシンプルな板状で、測定流体にマッチした種々の材料が選択できます。
- 石油・製紙・薬品等、強腐食性流体、高粘度液体、固形物を含む流体の計測に広く用いられます。

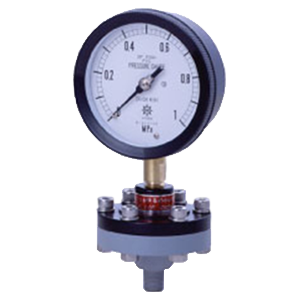

PK-8T 樹脂用タイプ
PK-8T 樹脂用タイプ ケース外観
樹脂用タイプ型番選定
タイプ
PK-8T
指示部型式
①
大きさ
②
圧力レンジ
③
接続部材質
④
取付部接続ねじ
⑤
接液部材質下フランジ
⑥
ダイアフラム材質
⑦
上フランジ材質
⑧
ガスケット
⑨
封入液
⑩
締付ボルト
⑪
リード線長さ
⑫
ダンプナー付
⑬
付加仕様（オプション）
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①指示部型式 | - | 品名 | ケース材質 | ケース塗装 | 製作可能サイズ（大きさ） |
| MPP | 密閉型圧力計 | 樹脂 | 黒色 | φ75 φ100 | |
| MPK | アルミ | 黒塗装 | φ75 φ100 φ150 | ||
| MPG | アルミ | 黒塗装 | φ75 φ100 | ||
| FTP | ファーストゲージ | 樹脂 | 黒色 | φ75 φ100 | |
| GRK | グリセリン入り圧力計 | アルミ | ホーニング仕上げ | φ75 φ100 φ150 | |
| GRS | ステンレス | ホーニング仕上げ | φ75 φ100 | ||
| TRT | タートルゲージ 圧力：0～0.2MPa以上 真空：製作不可 連成：-0.1/0.2MPa以上 |
鉄 | 黒塗装 | φ75 φ100 | |
| TRP | 樹脂 | 黒色 | φ75 φ100 | ||
| USK | オールステンレス製 | ステンレス | 電解研磨 | φ75 φ100 | |
| ②大きさ | - | サイズ | |||
| 3 | φ75 | ||||
| 4 | φ100 | ||||
| 6 | φ150 | ||||
| ③圧力レンジ（MPa） ※1 |
- | 膜径 | φ74 | φ61 | |
| 圧力 | 0.10.16 |
0.20.250.30.40.50.60.71 |
|||
| 真空 | -0.1 |
- | |||
| 連成 | -0.1/0.05-0.1/0.06-0.1/0.1-0.1/0.16 |
-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1 |
|||
| ④接続部材質 | 1 | 銅合金 | |||
| 6 | SUS316 | ||||
| ⑤取付部接続ねじ | - | R3/8R1/2R3/4R1" |
|||
| ⑥接液部材質 下フランジ |
- | PVC（標準）HT-PVCP.PPTFE |
|||
| ⑦ダイアフラム材質 | - | PTFE（標準）タンタルハステロイCチタンSUS+PFAコーティングSUS+FEPコーティングSUS+ゴムライニング |
|||
| ⑧上フランジ材質 | - | S25Cクロムメッキ（標準）SUS304SUS316PVCHT-PVCP.P
※USKオールステンレスの場合、SUS304が標準になります |
|||
| ⑨ガスケット | - | PTFE（標準）FEPFKM |
|||
| ⑩封入液 | - | シリコン（標準）プロピレンダイフロイルグリセリン（真空・連成計製作不可） |
|||
| ⑪締付ボルト | - | SUS304（標準）チタンPVC | |||
| ⑫隔測タイプ リード線（最大長さ） （オプション） |
- | 圧力 | 0～0.1MPa 5m以内 0～0.16MPa 10m以内 0～0.2MPa 5m以内 |
隔測指示部取付高低差隔膜部より指示部の取付の上下限度範囲 | 0.1MPa 2m 0.16MPa 3m 0.2MPa 4m 0.25MPa 5m |
| 真空 | －0.1～0MPa 5m以内 | -0.1MPa 2m | |||
| 連成 | 5m以内 | -0.1/0.05,0.06MPa 3m -0.1/0.1MPa 4m -0.1/0.16MPa以上 5m |
|||
| ⑬ダンプナー付 （オプション） |
- | 脈動圧やサージ圧がかかる場合ダンプナー付がお勧めです 耐久性を延ばすだけでなく指示の読み取りもしやすいです |
|||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
外形図表
| タイプ | PK-8T | ||||
|---|---|---|---|---|---|
| 隔膜部 | ダイアフラム径 | φ61 | φ74 | ||
| 圧力レンジ （MPa） |
圧力 | 0～0.2→0～1 | 0～0.1、0～0.16 | ||
| 真空 | - | -0.1～0 | |||
| 連成 | -0.1～0.2→-0.1～1 | -0.1～0.05→-0.1～0.16 | |||
| 指示部 | 密閉圧力計 | MPP（樹脂） | 75,100 | PK8T-MPP-61 | PK8T-MPP-74 |
| MPK（アルミ） | 75(3) | PK8T-MPK3-61 | PK8T-MPK3-74 | ||
| 100(4) | PK8T-MPK4-61 | PK8T-MPK4-74 | |||
| 150(6) | PK8T-MPK6-61 | PK8T-MPK6-74 | |||
| MPG（アルミ） | 75,100 | PK8T-MPG-61 | PK8T-MPG-74 | ||
| ファーストゲージ | FTP（樹脂） | 75,100 | PK8T-FTP-61 | PK8T-FTP-74 | |
| グリセリン入り圧力計 | GRK（アルミ） | 75,100 | PK8T-GRK-61 | PK8T-GRK-74 | |
| 150(6) | PK8T-GRK6-61 | PK8T-GRK6-74 | |||
| GRS（SUS） | 75,100 | PK8T-GRS-61 | PK8T-GRS-74 | ||
| タートルゲージ | TRT（鉄） | 75,100 | PK8T-TRT-61 | PK8T-TRT-74 | |
| TRP（樹脂） | 75,100 | PK8T-TRP-61 | PK8T-TRP-74 | ||
| オールステンレス製 | USK（SUS） | 75,100 | PK8T-USK-61 | PK8T-USK-74 | |
