特徴
密閉ケースになっており、屋外や湿気・埃の多い所でご使用いただける製品です。
MPS 密閉形圧力計（ステンレスケース）
1.6級
54相当
密閉形圧力計（ステンレスケース） ケース外観

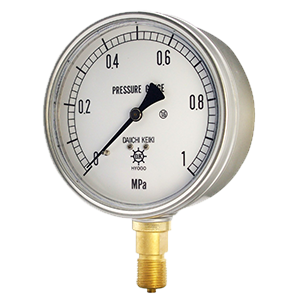

MPS-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

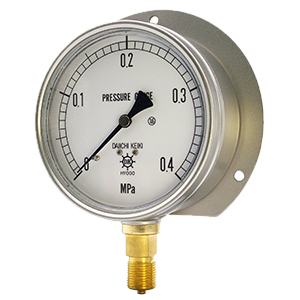

MPS-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する

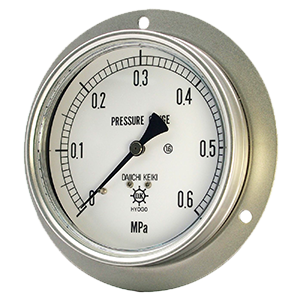

MPS-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
MPS
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 2φ60 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 4 | G1/2B | 4φ100 | |
| 7 | R1/4 | 2φ60 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 1 | 一般 | C3604BD | C2680TW（7MPa以下） | ||
| SUS316（10MPa以上） | |||||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | SUS304 ホーニング仕上げ | |||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
V | 耐振用 | |||
| M | 蒸気用 | ||||
| H | 耐熱用 | ||||
| MV | 蒸気・耐振用 | ||||
| HV | 耐熱・耐振用 | ||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 2φ60 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 4 | G1/2B | 4φ100 | |
| 7 | R1/4 | 2φ60 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 9 | R1/2 | 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316 | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | SUS304 ホーニング仕上げ | |||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
V | 耐振用 | |||
| M | 蒸気用 | ||||
| H | 耐熱用 | ||||
| MV | 蒸気・耐振用 | ||||
| HV | 耐熱・耐振用 | ||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 | |
|---|---|
| A形 B形 | φ100 G1/4B R1/4 40MPa以上 |
| D形 | φ60 40MPa以上 |
| φ100 G1/4B R1/4 | |
| φ100 R1/2 40MPa以上 | |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 60 | A | 縁無し形 | MPS-221A | - | - | MPS-721A | - | - |
| B | 丸縁形 | MPS-221B | - | - | MPS-721B | - | - | ||
| D | 埋込形 | MPS-221D | - | - | MPS-721D | - | - | ||
| 75 | A | 縁無し形 | MPS-231A | MPS-331A | - | MPS-731A | MPS-831A | - | |
| B | 丸縁形 | MPS-231B | MPS-331B | - | MPS-731B | MPS-831B | - | ||
| D | 埋込形 | MPS-231D | MPS-331D | - | MPS-731D | MPS-831D | - | ||
| 100 | A | 縁無し形 | MPS-241A | MPS-341A | MPS-441A | MPS-741A | MPS-841A | MPS-941A | |
| B | 丸縁形 | MPS-241B | MPS-341B | MPS-441B | MPS-741B | MPS-841B | MPS-941B | ||
| D | 埋込形 | MPS-241D | MPS-341D | MPS-441D | MPS-741D | MPS-841D | MPS-941D | ||
| 耐食用途 | 60 | A | 縁無し形 | MPS-226A | - | - | MPS-726A | - | - |
| B | 丸縁形 | MPS-226B | - | - | MPS-726B | - | - | ||
| D | 埋込形 | MPS-226D | - | - | MPS-726D | - | - | ||
| 75 | A | 縁無し形 | MPS-236A | MPS-336A | - | MPS-736A | MPS-836A | - | |
| B | 丸縁形 | MPS-236B | MPS-336B | - | MPS-736B | MPS-836B | - | ||
| D | 埋込形 | MPS-236D | MPS-336D | - | MPS-736D | MPS-836D | - | ||
| 100 | A | 縁無し形 | MPS-246A | MPS-346A | MPS-446A | MPS-746A | MPS-846A | MPS-946A | |
| B | 丸縁形 | MPS-246B | MPS-346B | MPS-446B | MPS-746B | MPS-846B | MPS-946B | ||
| D | 埋込形 | - | MPS-346D | MPS-446D | - | MPS-846D | MPS-946D | ||
