特徴
空気圧変換器の出力指示用受信計として使用されます。
圧力、流量、温度等の不均等目盛板も製作可能です。
RST レシーバーゲージ（アルミケース）
1.0級
A形56相当
B形34相当
D形53相当
レシーバーゲージ（アルミケース） ケース外観

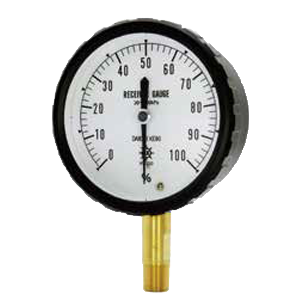

RST-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

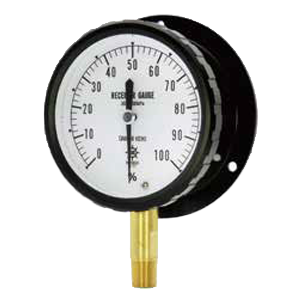

RST-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する

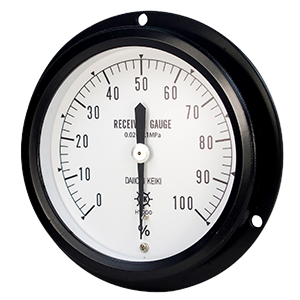

RST-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
RST
接続ねじ
①
大きさ
②
接液部材質
1
ケース形状
④
目盛表示
⑤
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①接続ねじ | 3 | G3/8B | |||
| 4 | G1/2B | ||||
| 8 | R3/8 | ||||
| 9 | R1/2 | ||||
| ②大きさ | 4 | φ100 | |||
| 6 | φ150 | ||||
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 1 | 一般 | C3604BD | C2680TW | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | φ100 A B ADC 黒塗装 φ100 D AC2B 黒塗装 φ150 A5052P 黒塗装 ※D型 φ100は取付金具付き製作可能 |
|||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤目盛表示 | 目盛表示は ご指示下さい |
目盛表示 | 実圧（Mpa） | ||
| 均等目盛 | 0.02~0.1 | ||||
| ルート目盛 | |||||
外形図
| 用途 | 大きさ | ケース外観 | G3/8B | G1/2B | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|
| 一般用途 | 100 | A | 縁無し形 | RST-341A | RST-441A | RST-841A | RST-941A |
| B | 丸縁形 | RST-341B | RST-441B | RST-841B | RST-941B | ||
| D | 埋込形 | RST-341D | RST-441D | RST-841D | RST-941D | ||
| 150 | A | 縁無し形 | RST-361A | RST-461A | RST-861A | RST-961A | |
| B | 丸縁形 | RST-361B | RST-461B | RST-861B | RST-961B | ||
| D | 埋込形 | RST-361D | RST-461D | RST-861D | RST-961D | ||
