概要
- ピークホールド機能を持つ
ウォーターハンマ、瞬間過大圧、突出圧等の測定用に便利です。 - 電池駆動で持ち運びに便利
配線なしで測定ができますので、従来のデジタル圧力計に比べ現場への持ち込みが便利です。 - 低価格を実現
精度を落とす事で従来のデジタル圧力計に比べ低価格を実現しました。
電池式デジタル圧力計 DPM

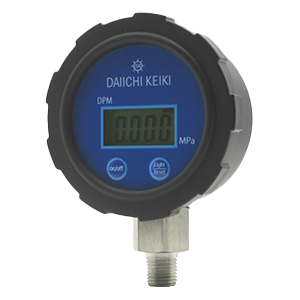

電池式デジタル圧力計 DPM ケース外観
DPM
型番選定
タイプ
DPM
ケース形状
AS
圧力レンジ
②
出力
0
接続ねじ
R2
電源
3
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| ①ケース形状 | AS | センサ下付直結（ツバなし） | ||
| ②圧力レンジ | - | 測定範囲 | 表示範囲 | 分解能 |
| 0.5C | -0.1~0.5MPa | -0.100～0.500MPa | 0.001MPa | |
| 1M | 0~1MPa | 0.000~1.000MPa | ||
| 5M | 0~5MPa | 0.000~5.000MPa | ||
| 10M | 0~10MPa | 0.00~10.00MPa | 0.01MPa | |
| 50M | 0~50MPa | 0.00~50.00MPa | ||
| ③出力 | 0 | 出力なし | ||
| ④接続ねじ | R2 | R1/4 | ||
| ⑤電源 | 3 | 3Vリチウム電池（CR123A） | ||
製品仕様
| 外形寸法 | 指示計部 φ80×奥行 43mm | |||||
|---|---|---|---|---|---|---|
| 材質 | 接続部 | SUS316L | ケース | ABS樹脂（黒） | フロントパネル | PET樹脂 |
| 受圧媒体 | SUS304L、SUS316Lを侵さない液体・気体 | |||||
| 受圧媒体温度 | -10~60℃ | |||||
| 表示器 | LCD | |||||
| 精度 | ±1%F.S. ±1digit | |||||
| 許容過負荷 | 150%F.S. | |||||
| 表示変換速度 | 0.1、0.3、0.5、1secに設定可能 | |||||
| 温度影響 | ±0.05%F.S./℃（ゼロ点、スパン） | |||||
| 保護等級 | IP65相当 | |||||
| 標準機能 | バックライト、オートゼロ、ピークホールド、表示変換速度切替、オートパワーオフ、オーバーレンジ表示、バッテリー残量表示 | |||||
| 仕様周囲温湿度 | -10~60℃、35~85%（氷結・結露不可） | |||||
| 質量 | 約220g | |||||
外形図
| 品名 | タイプ | 一般用途 |
|---|---|---|
| 電池式デジタル圧力計 DPM | - | 電池式デジタル圧力計 DPM |
