特徴
同一計器内で2ヶ所の圧力が同時に測定できる圧力計です。
TWT 双針圧力計
1.6級
30相当
双針圧力計 ケース外観

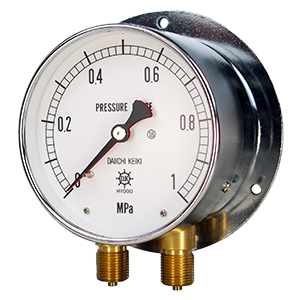

TWT-B丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する
TWT-C
切縁形（C）
パネルに取付固定する
切縁形（C）パネルに取付固定する

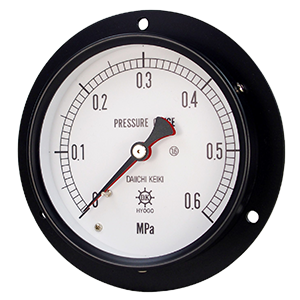

TWT-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
TWT
接続ねじ
3
大きさ
4
接液部材質
1
ケース形状
④
圧力レンジ
⑤
処理
⑥
付加仕様（オプション）
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①接続ねじ | 3 | G3/8B | |||
| ②大きさ | 4 | φ100 | |||
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 1 | 一般 | C3771BD | C2680TW | ||
| ④ケース | - | 形状 | 材質 | ||
| B | 丸縁形 | SS Crメッキ | |||
| C | 切縁形 | ||||
| D | 埋込形 | AC2B 黒塗装 | |||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.20.250.30.40.50.60.711.622.533.54567101620253035 |
||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
