特徴
内部機構に伝達する脈動圧を制御する構造のため、指針の振れがほとんどなく、安定した指示値が読み取れます。
ギヤをはじめリンク機構の摩耗を極度に少なくした構造です。
大きく寿命の伸張を図ることに成功した耐久力抜群の商品なので安心して御利用いただけます。
TRP タートルゲージ（樹脂ケース）
1.6級
33相当
タートルゲージ（樹脂ケース） ケース外観

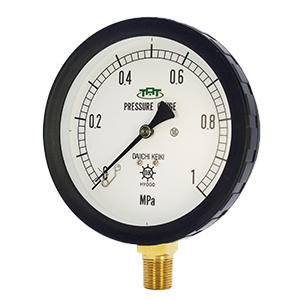

TRP-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける
TRP-B

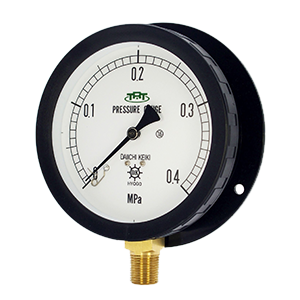

丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する
型番選定
タイプ
TRP
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 2φ60 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 7 | R1/4 | 2φ60 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 1 | 一般 | C3604BD | C2680TW（7MPa以下） | ||
| SUS316（10MPa以上） | |||||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | ABS樹脂 黒色 | |||
| B | 丸縁形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 連成 | -0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
M | 蒸気用 | |||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4B | 2φ60 3φ75 4φ100 | |
| 3 | G3/8B | 3φ75 4φ100 | |
| 7 | R1/4 | 2φ60 3φ75 4φ100 | |
| 8 | R3/8 | 3φ75 4φ100 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316 | ||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | ABS樹脂 黒色 | |||
| B | 丸縁形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 連成 | -0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑥用途 （オプション） |
M | 蒸気用 | |||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| φ75 G1/4 40MPa以上 |
| φ100 G(R)1/4 R3/8 40MPa以上 |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | R1/4 | R3/8 | |
|---|---|---|---|---|---|---|---|
| 一般用途 | 60 | A | 縁無し形 | TRP-221A | - | TRP-721A | - |
| B | 丸縁形 | TRP-221B | - | TRP-721B | - | ||
| 75 | A | 縁無し形 | TRP-231A | TRP-331A | TRP-731A | TRP-831A | |
| B | 丸縁形 | TRP-231B | TRP-331B | TRP-731B | TRP-831B | ||
| 100 | A | 縁無し形 | TRP-241A | TRP-341A | TRP-741A | TRP-841A | |
| B | 丸縁形 | TRP-241B | TRP-341B | TRP-741B | TRP-841B | ||
| 耐食用途 | 60 | A | 縁無し形 | TRP-226A | - | TRP-726A | - |
| B | 丸縁形 | TRP-226B | - | TRP-726B | - | ||
| 75 | A | 縁無し形 | TRP-236A | TRP-336A | TRP-736A | TRP-836A | |
| B | 丸縁形 | TRP-236B | TRP-336B | TRP-736B | TRP-836B | ||
| 100 | A | 縁無し形 | TRP-246A | TRP-346A | TRP-746A | TRP-846A | |
| B | 丸縁形 | TRP-246B | TRP-346B | TRP-746B | TRP-846B | ||
