特徴
新量法に基づいて製作し、信頼性も高く広範囲な分野で使用して頂ける製品です。
※本製品は改良のため、仕様等を予告無く変更する場合があります。
IPT 一般圧力計
1.6級
30相当
一般形圧力計 ケース外観

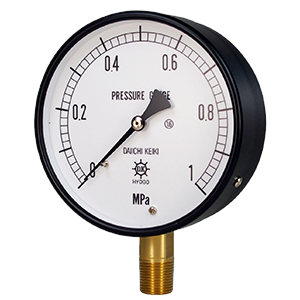

IPT-A
縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

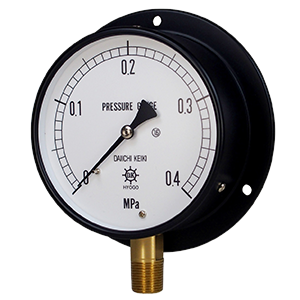

IPT-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する

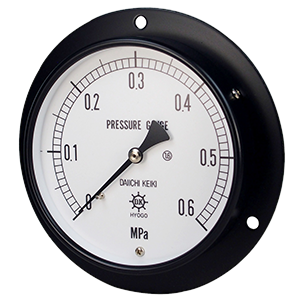

IPT-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
IPT
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
用途
⑥
処理
⑦
指針
⑧
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | |||||
|---|---|---|---|---|---|---|
| ①接続ねじ | - | 接続ねじ | 製作可能サイズ(大きさ) | |||
| 2 | G1/4B | φ75 φ100 | ||||
| 3 | G3/8B | φ75 φ100 φ150 φ200 | ||||
| 4 | G1/2B | φ100 φ150 φ200 | ||||
| 7 | R1/4 | φ75 φ100 | ||||
| 8 | R3/8 | φ75 φ100 φ150 φ200 | ||||
| 9 | R1/2 | φ100 φ150 φ200 | ||||
| ②大きさ | 3 | φ75 | ||||
| 4 | φ100 | |||||
| 6 | φ150 | |||||
| 8 | φ200 | |||||
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | ||
| 1 | 一般 | C3604BD又はC3771BD | C2680TW （φ75 φ100 10MPa以下） （φ150 φ200 7MPa以下） |
|||
| SCM435 （φ150 φ200 10MPa以上） |
||||||
| ④ケース | - | 形状 | 材質 | |||
| A | 縁なし形 | φ75 φ100 SS 黒塗装 φ150 φ200 A5052P 金色アルマイト |
||||
| B | 丸縁形 | |||||
| D | 埋込形 | SS 黒塗装 φ200 AC2B黒塗装 ※φ75、φ100、φ150は取付金具付き製作可能 |
||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100160（G1/2のみ、160MPa製作可能） |
|||
| 真空 | -0.1 |
|||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||||
| ⑥用途 （オプション） |
V | 耐振用 …振動及び脈動圧の影響で指針の変動が一般の条件を超える条件で使用するもの |
φ200製作不可 | |||
| M | 蒸気用 …周囲温度が10～50℃の場所で使用するが、圧力媒体が水蒸気のような一時的に100℃の高温に耐えるもの |
|||||
| H | 耐熱用 …周囲温度が最高80℃になる場所に取り付けて使用するもの |
φ200製作不可 | ||||
| MV | 蒸気・耐振用 …蒸気用、耐振用の両方の条件下で使用に耐えるもの |
|||||
| HV | 耐熱・耐振用 …耐熱用、耐振用の両方の条件下で使用に耐えるもの |
|||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | 16MPa以上ブルドン菅SUS316になります。 φ75 40MPa以上、 φ100 50MPa以上製作不可 |
|||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | ||||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | |||||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| φ60 汎用圧力計を参照 |
| A形 B形 φ75 φ100 16MPa以上 ファーストゲージを参照 |
| G1/2B以外 160MPa |
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | |||||
|---|---|---|---|---|---|---|
| ①接続ねじ | - | 接続ねじ | 製作可能サイズ(大きさ) | |||
| 2 | G1/4B | φ60 φ75 φ100 | ||||
| 3 | G3/8B | φ60 φ75 φ100 φ150 φ200 | ||||
| 4 | G1/2B | φ100 φ150 φ200 | ||||
| 7 | R1/4 | φ60 φ75 φ100 | ||||
| 8 | R3/8 | φ60 φ75 φ100 φ150 φ200 | ||||
| 9 | R1/2 | φ100 φ150 φ200 | ||||
| ②大きさ | 2 | φ60 | ||||
| 3 | φ75 | |||||
| 4 | φ100 | |||||
| 6 | φ150 | |||||
| 8 | φ200 | |||||
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | ||
| 6 | 耐食 | SUS316 | SUS316 | |||
| SUS630（φ100 φ150 φ200 50MPa以上） | ||||||
| ④ケース | - | 形状 | 材質 | |||
| A | 縁なし形 | φ60 SS Crメッキ | ||||
| B | 丸縁形 | |||||
| D | 埋込形 | φ60 SS Crメッキ、φ75 φ100 φ150 SS 黒塗装、φ200 AC2B黒塗装 ※φ75、φ100、φ150は取付金具付き製作可能 |
||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.050.060.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100160200（G1/2のみ160MPa以上製作可能） |
|||
| 真空 | -0.1 |
|||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||||
| ⑥用途 （オプション） |
V | 耐振用 …振動及び脈動圧の影響で指針の変動が一般の条件を超える条件で使用するもの |
φ200製作不可 | |||
| M | 蒸気用 …周囲温度が10～50℃の場所で使用するが、圧力媒体が水蒸気のような一時的に100℃の高温に耐えるもの |
|||||
| H | 耐熱用 …周囲温度が最高80℃になる場所に取り付けて使用するもの |
φ200製作不可 | ||||
| MV | 蒸気・耐振用 …蒸気用、耐振用の両方の条件下で使用に耐えるもの |
|||||
| HV | 耐熱・耐振用 …耐熱用、耐振用の両方の条件下で使用に耐えるもの |
|||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | ||||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||||
| ⑧指針 （オプション） |
ゼロ調指針 | 針を抜かずに指示を調整できる | ||||
| 遺留針 | 圧力の最大値を指示する外部調整式指針付 圧力0.2MPa以上 | |||||
| 設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 | |
|---|---|
| A形 B形 |
φ60 G3/8 R3/8 40MPa以上 |
| φ75 φ100 ファーストゲージを参照 | |
| φ150 φ200 密閉圧力計参照 | |
| D形 | φ60 G3/8 R3/8 |
| φ60 φ75 40MPa以上 | |
| φ100 G1/4B R1/4 R3/8 50MPa以上 | |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 60 | A | 縁無し形 | 汎用圧力計をご覧ください | - | 汎用圧力計をご覧ください | - | ||
| B | 丸縁形 | 汎用圧力計をご覧ください | - | 汎用圧力計をご覧ください | - | ||||
| D | 埋込形 | 汎用圧力計を ご覧ください |
- | - | 汎用圧力計を ご覧ください |
- | - | ||
| 75 | A | 縁無し形 | IPT-231A | IPT-331A | - | IPT-731A | IPT-831A | - | |
| B | 丸縁形 | IPT-231B | IPT-331B | - | IPT-731B | IPT-831B | - | ||
| D | 埋込形 | IPT-231D | IPT-331D | - | IPT-731D | IPT-831D | - | ||
| 100 | A | 縁無し形 | IPT-241A | IPT-341A | IPT-441A | IPT-741A | IPT-841A | IPT-941A | |
| B | 丸縁形 | IPT-241B | IPT-341B | IPT-441B | IPT-741B | IPT-841B | IPT-941B | ||
| D | 埋込形 | IPT-241D | IPT-341D | IPT-441D | IPT-741D | IPT-841D | IPT-941D | ||
| 150 | A | 縁無し形 | - | IPT-361A | IPT-461A | - | IPT-861A | IPT-961A | |
| B | 丸縁形 | - | IPT-361B | IPT-461B | - | IPT-861B | IPT-961B | ||
| D | 埋込形 | - | IPT-361D | IPT-461D | - | IPT-861D | IPT-961D | ||
| 200 | A | 縁無し形 | - | IPT-381A | IPT-481A | - | IPT-881A | IPT-981A | |
| B | 丸縁形 | - | IPT-381B | IPT-481B | - | IPT-881B | IPT-981B | ||
| D | 埋込形 | - | IPT-381D | IPT-481D | - | IPT-881D | IPT-981D | ||
| 耐食用途 | 60 | A | 縁無し形 | IPT-226A | IPT-326A | - | IPT-726A | IPT-826A | - |
| B | 丸縁形 | IPT-226B | IPT-326B | - | IPT-726B | IPT-826B | - | ||
| D | 埋込形 | IPT-226D | - | - | IPT-726D | - | - | ||
| 75 | A | 縁無し形 | ファーストゲージをご覧ください | - | ファーストゲージをご覧ください | - | |||
| B | 丸縁形 | ファーストゲージをご覧ください | - | ファーストゲージをご覧ください | - | ||||
| D | 埋込形 | IPT-236D | IPT-336D | - | IPT-736D | IPT-836D | - | ||
| 100 | A | 縁無し形 | ファーストゲージをご覧ください | ||||||
| B | 丸縁形 | ファーストゲージをご覧ください | |||||||
| D | 埋込形 | IPT-246D | IPT-346D | IPT-446D | IPT-746D | IPT-846D | IPT-946D | ||
| 150 | A | 縁無し形 | - | 密閉型圧力計をご覧ください | - | 密閉型圧力計をご覧ください | |||
| B | 丸縁形 | - | 密閉型圧力計をご覧ください | - | 密閉型圧力計をご覧ください | ||||
| D | 埋込形 | - | IPT-366D | IPT-466D | - | IPT-866D | IPT-966D | ||
| 200 | A | 縁無し形 | - | 密閉型圧力計をご覧ください | - | 密閉型圧力計をご覧ください | |||
| B | 丸縁形 | - | 密閉型圧力計をご覧ください | - | 密閉型圧力計をご覧ください | ||||
| D | 埋込形 | - | IPT-386D | IPT-486 | - | IPT-886D | IPT-986D | ||
