マイクロスイッチ接点付隔膜式圧力計フランジ式隔膜タイプ

概要

隔膜式圧力計は、受圧部に隔膜装置を直結させて一体とし、内部に液体を真空封入したものです。

特徴

受圧部およびブルドン管に測定流体が直接、接触しないように隔膜(ダイアフラム)で仕切り、これに加わった圧を圧力計にスムーズに伝達させるために適した液を封入しています。
ダイアフラムはシンプルな板状で、測定流体にマッチした種々の材料が選択できます。
石油・製紙・薬品等、強腐食性流体、高粘度液体、固形物を含む流体の計測に広く用いられます。

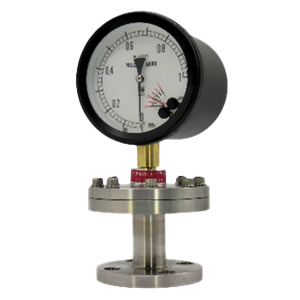

マイクロスイッチ接点付隔膜式圧力計フランジ式隔膜タイプケース外観

隔膜タイプ

型番選定

タイプ

①

指示部型式

②

大きさ

③

圧力レンジ

④

接続部材質

⑤

接点形式

⑥

接点仕様

⑦

規格

⑧

サイズ

⑨

形状

⑩

接液部材質下フランジ

⑪

ダイアフラム材質

⑫

上フランジ材質

⑬

ガスケット

⑭

封入液

⑮

締付ボルト

⑯

リード線長さ

⑰

ダンプナー付

⑱

放熱フィン付

⑲

放熱管付

⑳

付加仕様（オプション）

標準仕様・性能

一般用途仕様下記各内の選択項目を記入

型式選択				仕様
①隔膜タイプフランジ式		PK-9F		溶接式タイプ
		PK-6F		1枚フランジ溶接式タイプ
		PK-5		フランジ式標準タイプ
		PK-8F		樹脂用タイプ
		PS-F		へルールタイプ
②指示部型式		-		品名（ケース材質）		製作可能サイズ（大きさ）
		SMK		マイクロスイッチ接点付圧力計（アルミ密閉ケース）		φ100　φ150（B形）
		SMP		マイクロスイッチ接点付圧力計（PBT樹脂ケース）		φ100（B形）
③大きさ		-		サイズ
		4		φ100
		6		φ150
④圧力レンジ（MPa） ※1 ※青文字：1接点のみ製作可		型番		膜径	圧力	真空	連成
		PK-9F		φ74	0.10.160.20.250.30.40.50.60.711.62	-0.1	-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2
		PK-9F		φ61	2.533.54	-	-0.1/2.5
		PK-6F	花びら JIS10k-40A	φ61	0.250.30.40.50.60.711.62	-	-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2
			花びら JIS10k-50A	φ74	0.10.160.2	-0.1	-0.1/0.1-0.1/0.16
			丸型 JIS10k-50A以上	φ61	0.250.30.40.50.60.711.622.533.5	-	-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
			丸型 JIS10k-65A以上	φ74	0.10.160.2	-0.1	-0.1/0.1-0.1/0.16
		PK-5		φ74	0.10.160.20.250.30.40.50.60.711.622.533.54	-0.1	-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
		PK-8F		φ74	0.10.160.2	-0.1	-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5
		PK-8F		φ61	0.250.30.40.50.60.71	-	-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1
		PS-F		φ34.5 1S　1.5S	0.60.711.622.53	-	-
				φ47 2S　2.5S	0.20.250.30.40.50.60.711.622.53	-	-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
				φ61　3S	0.20.250.30.40.50.60.711.622.53	-	-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
⑤接続部材質		1		銅合金
⑤接続部材質		6		SUS316
⑥接点形式		H		上限
		L		下限
		HL		上下限
		HH		上上限
		LL		下下限
⑦接点仕様 ※2		-		定格電圧		抵抗負荷	最小負荷
		大電流用（標準）		AC250V		10A	DC5V　160mA
		小電流用		AC125V		0.1A	DC5V　1mA
		小電流用		DC30V		0.1A	DC5V　1mA
取付部（フランジ）その他の規格、形状も製作しています	⑧規格	PK-9F		JIS10kJIS20kJIS30k
		PK-5
		PK-8F （JIS10kのみ）
		PK-6F		JIS10kJIS20kJIS30k
		PS-F		-
	⑨サイズ	PK-9F		10A15A20A25A40A50A
		PK-5
		PK-8F （JIS10kのみ）
		PK-6F		40A50A65A80A100A
		PS-F		1S（1.5S）2S2.5S3S
	⑩形状	PK-9F		RFFFPK-8F（RF製作不可）
		PK-5
		PK-8F （JIS10kのみ）
		PK-6F		RFFF
		PS-F		-
⑪接液部材質下フランジ		PK-9F		SUS316（標準）SUS316LハステロイCチタンSUS+PFAコーティングSUS+FEPコーティングSS+グラスライニングSUS+PTFEライニング
		PK-6F		SUS316（標準）SUS316LハステロイCチタン
		PK-5		SUS304（標準）SUS316SUS+PFAコーティングSUS+FEPコーティング
		PK-8F		PVC（標準）HT-PVCP.PPTFE
		PS-F		SUS316（標準）SUS316LSUS316L+EP処理
⑫ダイアフラム材質		PK-9F		SUS316L（標準）タンタルハステロイCチタンSUS+PFAコーティングSUS+FEPコーティングSUS+ゴムライニング(真空、連成製作不可） ※ダイアフラム材質により挟み込みになります。
		PK-6F		SUS316L（標準）タンタルハステロイCチタンSUS+PFAコーティングSUS+FEPコーティングSUS+ゴムライニング(真空、連成製作不可） ※ダイアフラム材質により挟み込みになります。
		PK-5		SUS316L（標準）PTFEタンタルハステロイCチタンSUS+PFAコーティングSUS+FEPコーティング
		PK-8F		PTFE（標準）タンタルハステロイCチタンSUS+PFAコーティングSUS+FEPコーティングSUS+ゴムライニング(真空、連成製作不可）
		PS-F		SUS316（標準）SUS316L+EP処理SUS+PFAコーティング
⑬上フランジ材質		PK-9F		S25Cクロムメッキ（標準）SUS304SUS316
		PK-6F		SUS304（標準）SUS316
		PK-5		S25Cクロムメッキ（標準）SUS304SUS316
		PK-8F		S25Cクロムメッキ（標準）SUS304SUS316PVCHT-PVCP.P
		PS-F		-
⑭ガスケット		-		PTFE（標準）FEPFKM（PK-9F、PK-8Fのみ） ※PS-Fはガスケットを使用しません
⑮封入液		-		シリコン（標準）プロピレン（PS-Fの場合標準）ダイフロイルグリセリン（真空・連成計製作不可）
⑯締付ボルト		PK-9F		SUS304
		PK-6F		SUS304
		PK-5		-
		PK-8F		SUS304（標準）チタンPVC
		PS-F		-
⑰隔測タイプリード線（最大長さ）（オプション）		-		お問い合わせください
⑱ダンプナー付（オプション）		-		脈動圧やサージ圧がかかる場合ダンプナー付がお勧めです耐久性を延ばすだけでなく指示の読み取りもしやすいです
⑲放熱フィン付（オプション）		-		受圧部温度が高い場合に指示部に温度影響をなるべく与えないようにする装置です ※PK-8F製作不可
⑳放熱管付（オプション）		-		受圧部温度が高い場合に指示部に温度影響をなるべく与えないようにする装置です ※PK-8F製作不可

kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
設定圧力の設定には、基準圧力計、マスターゲージ等の精度高いものを使用して設定してください。

外形図表

タイプ				PK-9F		PK-6F 花びら		PK-6F 丸型
タイプ				PK-9F		JIS10k-40A	JIS10k-50A	JIS10k-50A以上	JIS10k-65A以上
隔膜部	ダイアフラム径			φ61	φ74	φ61	φ74	φ61	φ74
	圧力レンジ（MPa）		圧力	0～2.5→0～4	0～0.1→0～2	0～0.25→0～2	0～0.1→0～0.2	0～0.25→0～3.5	0～0.1→0～0.2
			真空	-	-0.1～0	-	-0.1～0	-	-0.1～0
			連成	-0.1～2.5	-0.1～0.1→-0.1～2	-0.1～0.2→-0.1～2	-0.1～0.1、-0.1～0.16	-0.1～0.2→-0.1～2.5	-0.1～0.1、-0.1～0.16
指示部	マイクロスイッチ接点付 1接点	SMK （アルミ）	100(4)	PK9F-SMK4-61-1	PK9F-SMK4-74-1	PK6H-SMK4-61-1	PK6H-SMK4-74-1	PK6M-SMK4-61-1	PK6M-SMK4-74-1
		SMK （アルミ）	150(6)	PK9F-SMK6-61	PK9F-SMK6-74	PK6H-SMK6-61	PK6H-SMK6-74	PK6M-SMK6-61	PK6M-SMK6-74
		SMP （PBT樹脂）	100	PK9F-SMP-61-1	PK9F-SMP-74-1	PK6H-SMP-61-1	PK6H-SMP-74-1	PK6M-SMP-61-1	PK6M-SMP-74-1
	マイクロスイッチ接点付 2接点	SMK （アルミ）	100(4)	PK9F-SMK4-61-2	PK9F-SMK4-74-2	PK6H-SMK4-61-2	PK6H-SMK4-74-2	PK6M-SMK4-61-2	PK6M-SMK4-74-2
		SMK （アルミ）	150(6)	PK9F-SMK6-61	PK9F-SMK6-74	PK6H-SMK6-61	PK6H-SMK6-74	PK6M-SMK6-61	PK6M-SMK6-74
		SMP （PBT樹脂）	100	PK9F-SMP-61-2	PK9F-SMP-74-2	PK6H-SMP-61-2	PK6H-SMP-74-2	PK6M-SMP-61-2	PK6M-SMP-74-2
タイプ				PS-F			PK-5	PK-8F
タイプ				1S (1.5S)	2S 2.5S	3S	PK-5	PK-8F
隔膜部	ダイアフラム径			φ34.5	φ47	φ61	φ74	φ61	φ74
	圧力レンジ（MPa）		圧力	0～0.6→0～3	0～0.2→0～3		0～0.1→0～4	0～0.25→0～1	0～0.1→0～0.2
			真空	-			-0.1～0	-	-0.1～0
			連成	-	-0.1～0.6→-0.1～2.5	-0.1～0.2→-0.1～2.5	-0.1～0.1→-0.1～2.5	-0.1～0.2→-0.1～1	-0.1～0.1→-0.1～0.5
指示部	マイクロスイッチ接点付 1接点	SMK （アルミ）	100(4)	PSF-SMK4-1			PK5-SMK4-1	PK8F-SMK4-61-1	PK8F-SMK4-74-1
		SMK （アルミ）	150(6)	PSF-SMK6			PK5-SMK6	PK8F-SMK6-61	PK8F-SMK6-74
		SMP （PBT樹脂）	100	PSF-SMP-1			PK5-SMP-1	PK8F-SMP-61-1	PK8F-SMP-74-1
	マイクロスイッチ接点付 2接点	SMK （アルミ）	100(4)	-	-	PSF-SMK4-2	PK5-SMK4-2	PK8F-SMK4-61-2	PK8F-SMK4-74-2
		SMK （アルミ）	150(6)	-	-	PSF-SMK6	PK5-SMK6	PK8F-SMK6-61	PK8F-SMK6-74
		SMP （PBT樹脂）	100	-	-	PSF-SMP-2	PK5-SMP-2	PK8F-SMP-61-2	PK8F-SMP-74-2
