SMK マイクロスイッチ付圧力計(アルミ密閉ケース)

1.6級
54相当
SMK マイクロスイッチ付圧力計(アルミ密閉ケース)

概要

マイクロスイッチ接点付圧力計は、指針による圧力値指示を行うための圧力検出用ブルドン管とは独立したマイクロスイッチ接点駆動用のブルドン管を備え、接点設定用の機構(専用の設定指針)により設定した任意の圧力値でマイクロスイッチ接点が切り換わる機能を備えた圧力計です。
マイクロスイッチには以下の2種類があります。大電流用:通常負荷を直接オン/オフする用途で使用します。
小電流用:通常PLCなどの制御入力用スイッチとして使用します。
ただし、ご選定の際には各々の電気的特性をご確認の上、適正な負荷状態でご使用下さい。

特徴

  • 圧力スイッチと違って現場で圧力の指示が読み取れます。
  • 設定用指針が設けられており、任意の設定位置での接点動作が可能です。
  • マイクロスイッチはスナップアクションのため、指針コンタクト接点のようなチャタリングはありません。
  • 圧力エレメントは指示用と接点用とが別々のため、相互干渉は全くありません。

マイクロスイッチ付圧力計(アルミ密閉ケース) ケース外観

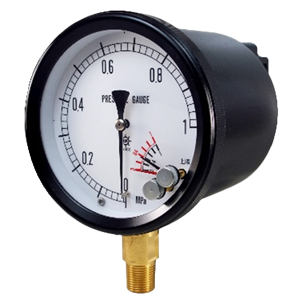

SMK-ASMK-A縁なし形(A)
配管に直接取り付ける

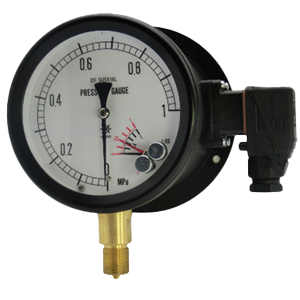

SMK-BSMK-B丸縁形(B)
パネル取付固定する

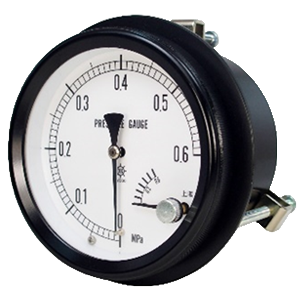

SMK-DSMK-D埋込形(D)
パネルに埋込取り付ける

型番選定

タイプ
SMK
接続ねじ
大きさ
接液部材質
ケース形状
圧力レンジ
接点形式
接点仕様
処理

付加仕様(オプション)

標準仕様・性能

用途別仕様/選択

一般用途仕様下記各内の選択項目を記入

型式選択 仕様
タイプ - 密閉性 ケースタイプ 電線接続部 精度
SMK 屋外用 アルミ密閉ケース 100φ ボックスコネクタ 1接点(4P) 2接点(7P)
150φ ターミナルボックス(6P)
±1.6%F.S.
①接続ねじ - 接続ねじ
3 G3/8B
4 G1/2B
8 R3/8
9 R1/2
②大きさ 4 φ100
6 φ150
③接液部材質 - 用途 接続部 ブルドン管
1 一般 φ100 C3771BD C2680TW(7MPa以下)
SUS316(10MPa以上)
一般 φ150 C3604BD C2680TW(7MPa以下)
SUS316(10MPa以上)
④ケース - 形状 製作可能(大きさ) 材質
A 縁なし形 φ100 AC2B 黒塗装
B 丸縁形 φ100 φ150
D 埋込形 φ100
⑤圧力レンジ(MPa)
※1
- 圧力
0.10.160.20.250.30.40.50.60.711.622.533.545671016202530354050
真空
-0.1
連成
-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
⑥接点形式
「上限・下限呼称の原則」について
接点 製作不可 接点切断差 接点設定範囲
H 上限 D φ100 2接点 HL HH LL 屋内用にて製作可能 最大約12%F.S.以内(通常は4~6%F.S.) 圧力測定範囲(F.S.)の 6~94%
L 下限
HL 上下限
HH 上上限
LL 下下限
⑦接点仕様
※2 ※3
マイクロ仕様 定格電圧 抵抗負荷 最小負荷
大電流用
(標準)
AC250V 10A DC5V 160mA
小電流用 AC125V 0.1A DC5V 1mA
DC30V 0.1A
⑧処理
(オプション)
禁油 接液部に油脂類がないようにに処理
禁油禁水 接液部に油脂類及び水分がないようにに処理
  1. kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
  2. 設定圧力の設定には、基準圧力計、マスターゲージ等精度の高いものを使用して設定してください。
  3. 定格電流の条件に抵抗負荷以外の負荷(誘導負荷、容量負荷、ランプ負荷など)でご使用される場合は、実際の逆起電圧や突入電流をご考量の上ご選定ください。

耐食用途仕様下記各内の選択項目を記入

型式選択 仕様
タイプ - 密閉性 ケースタイプ 電線接続部 精度
SMK 屋外用 アルミ密閉ケース 100φ ボックスコネクタ 1接点(4P) 2接点(7P)
150φ ターミナルボックス(6P)
±1.6%F.S.
①接続ねじ - 接続ねじ
3 G3/8B
4 G1/2B
8 R3/8
9 R1/2
②大きさ 4 φ100
6 φ150
③接液部材質 - 用途 接続部 ブルドン管
1 耐食 SUS316 SUS316(10MPa以上)
④ケース - 形状 製作可能(大きさ) 材質
A 縁なし形 φ100 AC2B 黒塗装
B 丸縁形 φ100 φ150
D 埋込形 φ100
⑤圧力レンジ(MPa)
※1
- 圧力
0.10.160.20.250.30.40.50.60.711.622.533.545671016202530354050
真空
-0.1
連成
-0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5
⑥接点形式
「上限・下限呼称の原則」について
接点 製作不可 接点切断差 接点設定範囲
H 上限 D φ100 2接点 HL HH LL 屋内用にて製作可能 最大約12%F.S.以内(通常は4~6%F.S.) 圧力測定範囲(F.S.)の 6~94%
L 下限
HL 上下限
HH 上上限
LL 下下限
⑦接点仕様
※2 ※3
マイクロ仕様 定格電圧 抵抗負荷 最小負荷
大電流用
(標準)
AC250V 10A DC5V 160mA
小電流用 AC125V 0.1A DC5V 1mA
DC30V 0.1A
⑧処理
(オプション)
禁油 接液部に油脂類がないようにに処理
禁油禁水 接液部に油脂類及び水分がないようにに処理
  1. kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
  2. 設定圧力の設定には、基準圧力計、マスターゲージ等精度の高いものを使用して設定してください。
  3. 定格電流の条件に抵抗負荷以外の負荷(誘導負荷、容量負荷、ランプ負荷など)でご使用される場合は、実際の逆起電圧や突入電流をご考量の上ご選定ください。

外形図

用途 大きさ 接点数 ケース外観 G3/8B G1/2B R3/8 R1/2
一般用途 100 1接点
H L
A 縁無し形 SMK-341A-1 SMK-441A-1 SMK-841A-1 SMK-941A-1
B 丸縁形 SMK-341B-1 SMK-441B-1 SMK-841B-1 SMK-941B-1
D 埋込形 SMK-341D-1 SMK-441D-1 SMK-841D-1 SMK-941D-1
100 2接点
HL HH LL
A 縁無し形 SMK-341A-2 SMK-441A-2 SMK-841A-2 SMK-941A-2
B 丸縁形 SMK-341B-2 SMK-441B-2 SMK-841B-2 SMK-941B-2
D 埋込形 屋内用 一般ケースで製作可能
150 1接点 2接点 B 丸縁形 SMK-361B SMK-461B SMK-861B SMK-961B
耐食用途 100 1接点
H L
A 縁無し形 SMK-346A-1 SMK-446A-1 SMK-846A-1 SMK-946A-1
B 丸縁形 SMK-346B-1 SMK-446B-1 SMK-846B-1 SMK-946B-1
D 埋込形 SMK-346D-1 SMK-446D-1 SMK-846D-1 SMK-946D-1
100 2接点
HL HH LL
A 縁無し形 SMK-346A-2 SMK-446A-2 SMK-846A-2 SMK-946A-2
B 丸縁形 SMK-346B-2 SMK-446B-2 SMK-846B-2 SMK-946B-2
D 埋込形 屋内用 一般ケースで製作可能
150 1接点 2接点 B 丸縁形 SMK-366B SMK-466B SMK-866B SMK-966B
