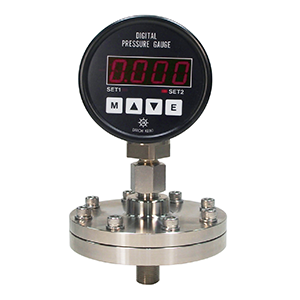

液晶およびPDP製造工場でのエッチング処理、現象装置、剥離装置などで活躍します。デジタル圧力計に隔膜装置を取り付けることで、従来困難であった腐食性流体や、ガスの圧力測定が可能です。

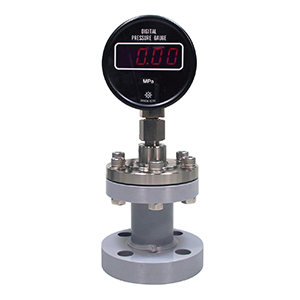

デジタル圧力計DIシリーズに、隔膜装置を取り付けることで従来困難であった腐食性流体やガスの圧力測定が可能です。液晶製造工場でのエッチング処理、現像装置、剥離装置などで活躍します。
圧力計本体に腐食性媒体が直接接触しないように、ダイアフラムを組み込んだ隔膜装置を直結させて、内部に液体を封入したものです。ダイアフラムは測定媒体にマッチした数々の材料から選択できます。
強腐食性流体の圧力計、また構造上圧力の伝達面積および接続部の口径を大きくすることが可能なため、高粘性物の圧力計側に広く用いられます。石油・製紙・薬品工業等に適した製品です。
デジタル圧力計指示部
隔膜部
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| デジタル圧力計指示部 | ①タイプ | DDIT | アナログ出力接点なし | |
| DDIP | アナログ出力２点接点出力 | |||
| ②センサ種別 | L | 低圧用（DDITのみ） | ||
| T | 中圧用 | |||
| ③圧力レンジ | - | 低圧用 | P500～50kPa P1000～100kPa P2000～200kPa P5000～500kPa
C100-100～100kPa |
|
| 中圧用 | P10～1MPa |
|||
P20～2MPa（隔膜部 金属タイプのみ） |
||||
| ④電源 | 4 | DC 24V |
||
| 7 | AC 90～240Vフリー（DDIPのみ） |
|||
| ⑤ケーブル接続 | N | 標準コネクタ（DDITのみ） |
||
| W | 防水コネクタ |
|||
| S | ケーブル直出し2m（DDITのみ） |
|||
| 隔膜部 | ⑥型番 | 8T | PK-8T（ねじ式 樹脂タイプ） |
|
| 9T | PK-9T（ねじ式 金属タイプ） |
|||
| 8F | PK-8F（フランジ式 樹脂タイプ） |
|||
| 9F | PK-9F（フランジ式 金属タイプ） |
|||
| ⑦接続 | - | ねじ式 | G2G1/4（PK-9のみ） G3G3/8（PK-9のみ） G4G1/2（PK-9のみ） G6G3/4（PK-9のみ） G8G1"（PK-9のみ） R2R1/4（PK-9のみ） R3R3/8
R4R1/2 R6R3/4 R8R1" |
|
| フランジ式 | F1□JIS10k-□AFF FR1□JIS10k-□ARF（PK-9のみ） F2□JIS20k-□AFF（PK-9のみ） FR2□JIS20k-□ARF（PK-9のみ）
□…10/15/20/25/40/50/65 |
|||
| ⑧上フランジ材質 | 1 | S25C（Crメッキ） | ||
| 2 | SUS304 | |||
| 3 | SUS316 | |||
| 4 | PVC（PK-8のみ） | |||
| 5 | PP（PK-8のみ） | |||
| ⑨ダイアフラム材質 | 1 | SUS316L（PK-9のみ） | ||
| 2 | タンタル | |||
| 3 | ハステロイC | |||
| 4 | チタン | |||
| 5 | SUS+PFAコーティング | |||
| 6 | SUS+ゴムライニング | |||
| ⑩下フランジ材質 | 1 | SUS316（PK-9のみ） | ||
| 2 | SUS316L（PK-9のみ） | |||
| 3 | ハステロイC（PK-9のみ） | |||
| 4 | SUS+PFAコーティング（PK-9Fのみ） | |||
| 5 | SUS+FEPコーティング（PK-9Fのみ） | |||
| 6 | SUS+PTFEコーティング（PK-9Fのみ） | |||
| 7 | SS+グラスライニング（PK-9Fのみ） | |||
| 8 | PVC（PK-8のみ） | |||
| 9 | PP（PK-8のみ） | |||
| 10 | PTFE（PK-8のみ 上フランジ PVC、P.P選択不可） | |||
| ⑪ボルト材質 | 1 | SUS304 | ||
| 2 | チタン（PK-8のみ） | |||
| 3 | PVC（PK-8のみ 上フランジ PVC、P.P選択不可） | |||
| ⑫封入液 | 1 | シリコン | ||
| 2 | プロピレン | |||
| 3 | ダイフロイル | |||
| 4 | グリセリン（C100 -100～100kPa選択不可） | |||
| DDIP | DDIT | |||
| 表示 | 赤色LED4桁 | 赤色LED 3 ½桁 | ||
| 圧カスパン | 1MPa/2MPa | 50kPa/100kPa/200kPa/500kPa -100~100kPa/1MPa/2MPa |
||
| 表示変換速度 | 1～25回／秒（変更可能） | 約2.5回／秒 | ||
| サンプリング速度 | 1～500回／秒（変更可能） | - | ||
| 電源 | DC24V ±10% AC90～240V（フリー） |
DC24V ±10% | ||
| ケーブル接続形状（防塵・防滴構造） | 防水コネクタ(IP65) | 標準コネクタ／防水コネクタ(IP65）／ケー ブル直出し（IP65） | ||
| 精度（表示／アナログ出力） | 200kPa/500kPa/1MPa/2MPa …±1.0%F.S. ±1digit／±1.0%F.S. 50kPa※1/100kPa/-100~100kPa …±1.6%F.S. ±1digit／±1.6%F.S. |
|||
| 精度保証温度 | 23±10℃ | |||
| 使用周囲温湿度 | 0～50℃（PK-8は、5~45℃） 35～85%RH（氷結、結露不可） | |||
| 許容過負荷 | 100% F.S. | |||
| 材質 | 本体 | ボディ・リングカバー：アルミダイキャスト | ||
| 隔膜 | 比較条件 | SUS316L／タンタル／ハステロイC／チタン／SUS316L+PFAコーティング／SUS316L+ゴムライニング（EPDMゴム） | ||
| 比較設定範囲 | SUS（316・316L）/ハステロイC／SUS+コーティンゲ（PFA・FEP）※2／SUS+ライニング（PTFE）※2 SS+グラスライニング／PVC／PP／PTFE |
|||
| 比較設定出力 | 出力点数 | 2点（設定値は任意設定可能） |
|---|---|---|
| 比較接点条件 | Hi設定／Lo設定（出力ON) | |
| 比較設定範囲 | -5000～5000 | |
| ヒステリシス設定範囲 | 0～999 | |
| 設定定格 | フォトモスリレー出力AC/DC兼用 負荷電圧240V、負荷電流120mA以下 | |
| ゼロシフト（ワンタッチゼロ） | 自動ゼロ調整機能です。キー操作を行うとゼロ点の補正値が更新され『0』表示されます。 | |
| トラッキングゼロ | ゼロ点の移動を内でデジタル的に自動補正する機能です | |
| キープロテクト | 不用意なキー操作による誤設定・誤作動を防止する為に、各種機能に制限をかける機能です | |
| 比較判定 | 比較データ設定内の、『比較論理設定』で2種の比較条件を選択できます。 | |
| アナログ出カスケーリング | 表示範囲(-5000～5000)で2点を任意に設定できます。 出力 Lo．設定値～Hi．設定値に対して4.00～20.00mAで出力することができます。 |
|
| ループチェック | キーの設定によりアナログ出力端子から任意の定電流(4.00～20.00mA)を出力することができますので、簡単に制御系の動作確認などを行えます。 | |
