特徴
主に比較検査、校正用として用いられ、高精度の圧力測定が可能な、標準計としてご使用いただける製品です。
HCT 0.6級圧力計（アルミ密閉ケース）
0.6級
A形54相当
B形34相当
D形53相当
0.6級圧力計（アルミ密閉ケース） ケース外観
HCT-A縁なし形（A）
配管に直接取り付ける
縁なし形（A）配管に直接取り付ける

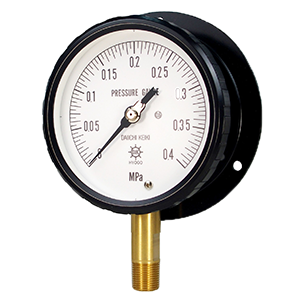

HCT-B
丸縁形（B）
パネルに取付固定する
丸縁形（B）パネルに取付固定する
HCT-D
埋込形（D）
パネルに埋込取り付ける
埋込形（D）パネルに埋込取り付ける
型番選定
タイプ
HCT
接続ねじ
①
大きさ
②
接液部材質
③
ケース形状
④
圧力レンジ
⑤
処理
⑥
指針
⑦
付加仕様（オプション）
標準仕様・性能
用途別仕様/選択
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4 | 4φ100 | |
| 3 | G3/8 | 4φ100 6φ150 | |
| 4 | G1/2 | 4φ100 6φ150 | |
| 7 | R1/4 | 4φ100 | |
| 8 | R3/8 | 4φ100 6φ150 | |
| 9 | R1/2 | 4φ100 6φ150 | |
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 |
| 1 | 一般 | C3604BD | SUS316（40MPa以下） | |
| SUS630（50MPa以上） | ||||
| ④ケース | - | 形状 | 材質 | |
| A | 縁なし形 | φ100(A,B) ADC φ100(D) AC2B φ150 A5052P ※D型 φ100は取付金具付き製作可能 |
黒塗装 | |
| B | 丸縁形 | |||
| D | 埋込形 | |||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
|
| 真空 | -0.1 |
|||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
|||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | ||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | |||
| ⑧指針 （オプション） |
設置針 | 目安になる個所を示すことのできる外部調整指針付 | ||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| A形 B形 D形 φ100 50MPa以上 |
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①接続ねじ | ②大きさ | ||
| 2 | G1/4 | 4φ100 | |
| 3 | G3/8 | 4φ100 6φ150 | |
| 4 | G1/2 | 4φ100 6φ150 | |
| 7 | R1/4 | 4φ100 | |
| 8 | R3/8 | 4φ100 6φ150 | |
| 9 | R1/2 | 4φ100 6φ150 | |
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ③接液部材質 | - | 用途 | 接続部 | ブルドン管 | |
| 6 | 耐食 | SUS316 | SUS316（40MPa以下） | ||
| SUS630（50MPa以上） | |||||
| ④ケース | - | 形状 | 材質 | ||
| A | 縁なし形 | φ100(A,B) ADC φ100(D) AC2B φ150 A5052P φ200 AC7A 黒塗装 ※D型 φ100は取付金具付き製作可能 |
|||
| B | 丸縁形 | ||||
| D | 埋込形 | ||||
| ⑤圧力レンジ（MPa） ※1 |
- | 圧力 | 0.10.160.20.250.30.40.50.60.711.622.533.5456710162025303540506070100 |
||
| 真空 | -0.1 |
||||
| 連成 | -0.1/0.1-0.1/0.16-0.1/0.2-0.1/0.25-0.1/0.3-0.1/0.4-0.1/0.5-0.1/0.6-0.1/0.7-0.1/1-0.1/1.6-0.1/2-0.1/2.5 |
||||
| ⑦処理 （オプション） |
禁油 | 接液部に油脂類がないように処理 | |||
| 禁油禁水 | 接液部に油脂類及び水分がないように処理 | ||||
| ⑧指針 （オプション） |
設置針 | 目安になる個所を示すことのできる外部調整指針付 | |||
- kPa、bar等の単位及び特殊目盛、色塗り、ロゴマーク、文字記入等の製作も可能ですのでご相談ください。
| 製作不可 |
|---|
| A形 B形 G(R)1/4 R3/8 R1/2 50MPa以上 |
| D形 φ100 G(R)1/4 R3/8 50MPa以上 |
外形図
| 用途 | 大きさ | ケース外観 | G1/4B | G3/8B | G1/2B | R1/4 | R3/8 | R1/2 | |
|---|---|---|---|---|---|---|---|---|---|
| 一般用途 | 100 | A | 縁無し形 | HCT-241A | HCT-341A | HCT-441A | HCT-741A | HCT-841A | HCT-941A |
| B | 丸縁形 | HCT-241B | HCT-341B | HCT-441B | HCT-741B | HCT-841B | HCT-941B | ||
| D | 埋込形 | HCT-241D | HCT-341D | HCT-441D | HCT-741D | HCT-841D | HCT-941D | ||
| 150 | A | 縁無し形 | - | HCT-361A | HCT-461A | - | HCT-861A | HCT-961A | |
| B | 丸縁形 | - | HCT-361B | HCT-461B | - | HCT-861B | HCT-961B | ||
| D | 埋込形 | - | HCT-361D | HCT-461D | - | HCT-861D | HCT-961D | ||
| 耐食用途 | 100 | A | 縁無し形 | HCT-246A | HCT-346A | HCT-446A | HCT-746A | HCT-846A | HCT-946A |
| B | 丸縁形 | HCT-246B | HCT-346B | HCT-446B | HCT-746B | HCT-846B | HCT-946B | ||
| D | 埋込形 | HCT-246D | HCT-346D | HCT-446D | HCT-746D | HCT-846D | HCT-946D | ||
| 150 | A | 縁無し形 | - | HCT-366A | HCT-466A | - | HCT-866A | HCT-966A | |
| B | 丸縁形 | - | HCT-366B | HCT-466B | - | HCT-866B | HCT-966B | ||
| D | 埋込形 | - | HCT-366D | HCT-466D | - | HCT-866D | HCT-966D | ||
