概要
圧力計の方向を定めるのに便利なユニオンタイプの製品
- 最高使用圧力/黄銅製(C3604BD) 20MPa
- 最高使用圧力/ステンレス製(SUS316) 50MPa
ユニオンメスーオスジョイント ZUJシリーズ

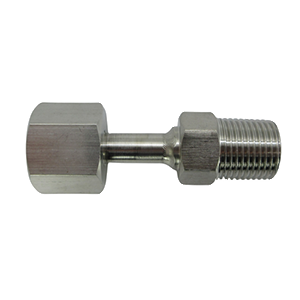

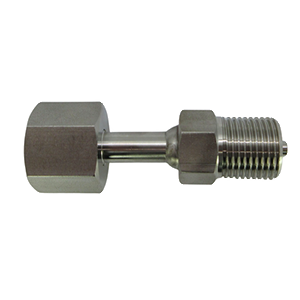

ユニオンメスーオスジョイント 外観
GXG
GXR型番選定
タイプ
ZUJ
ねじ
①
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||
|---|---|---|---|
| ①ねじ | 材質 | ねじ（メス×オス） | |
| 黄銅 | SUS316 | ||
| 331 | 336 | G3/8B×G3/8B | |
| 381 | 386 | G3/8B×R3/8 | |
| 441 | 446 | G1/2B×G1/2B | |
| 491 | 496 | G1/2B×R1/2 | |
外形図
| 品名 | タイプ | 一般材質 | 耐食材質 |
|---|---|---|---|
| ユニオンメスーオスジョイント | - | ユニオンメスーオスジョイント | |
