概要
蒸気等の温度が高い被測定流体に使用する放熱用の製品
フランジパイプサイフォン ZFPシリーズ

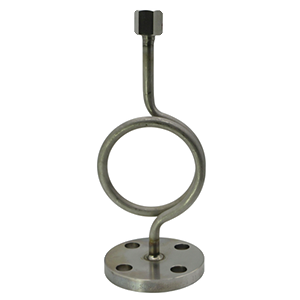

フランジパイプサイフォン 外観
型番選定
タイプ
ZFP
ねじ
①
標準仕様・性能
耐食用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | ||||
|---|---|---|---|---|---|
| ①ねじ | - | メス×JISフランジ | RFフランジ | FFフランジ | 材質 |
| G3/8B×10K-10A | 336R | 336F | SUS316 | ||
| G3/8B×10K-15A | 346R | 346F | |||
| G3/8B×10K-20A | 366R | 366F | |||
| G3/8B×20K-10A | 836R | 836F | |||
| G3/8B×20K-15A | 846R | 846F | |||
| G3/8B×20K-20A | 866R | 866F | |||
| G1/2B×10K-10A | 436R | 436F | |||
| G1/2B×10K-15A | 446R | 446F | |||
| G1/2B×10K-20A | 466R | 466F | |||
| G1/2B×20K-10A | 936R | 936F | |||
| G1/2B×20K-15A | 946R | 946F | |||
| G1/2B×20K-20A | 966R | 966F | |||
外形図
| 品名 | タイプ | 一般材質 | 耐食材質 |
|---|---|---|---|
| フランジパイプサイフォン | - | フランジパイプサイフォン | |
