概要
蒸気用に使用する放熱用ヨコ型パイプ
- 最高使用圧力/0.5MPa
- 使用流体/蒸気
U型メートルパイプ ZUMシリーズ

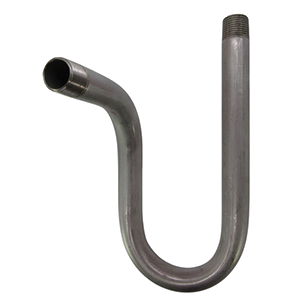

U型メートルパイプ 外観
型番選定
タイプ
ZUM
ねじ
①
標準仕様・性能
一般用途仕様下記各内の選択項目を記入
| 型式選択 | 仕様 | |||
|---|---|---|---|---|
| ①ねじ | 材質 | ねじ（オス×オス） | ||
| SS | SUS304 | SUS316 | ||
| 771 | 774 | 776 | R1/4×R1/4 | |
| 881 | 884 | 886 | R3/8×R3/8 | |
| 991 | 994 | 996 | R1/2×R1/2 | |
外形図
| 品名 | タイプ | 一般材質 | 耐食材質 |
|---|---|---|---|
| U型メートルパイプ | - | U型メートルパイプ | |
